Descubre cómo un alumno analiza la licitación de un proyecto de carreteras en una Asociación Público-Privada desde la perspectiva de un fondo de inversión.

Trabajo Fin de Master: Informe Ejecutivo sobre la Licitación No. 1/2016 del Proyecto Público Privado de Carreteras “Diseño, construcción, operación y financiamiento de la infraestructura vial en Rutas Nº 12, 54, 55, 57 y construcción del Bypass de la ciudad de Carmelo CIRCUITO 1 en Uruguay”.

Proyecto TFM: Trabajo de Fin de Master para el Máster Internacional en Proyectos de Colaboración Público-Privados

Este Trabajo de Fin de Master para el Máster Internacional en Proyectos de Colaboración Público-Privados consistió en ponerse dentro de los zapatos de un analista financiero de un Fondo de Inversión dedicado a invertir en proyectos de colaboración público-privada o de Asociaciones Público-Privadas – APP mediante la modalidad de inversión de Project Finance.  El cliente consistía en una empresa dedicada al desarrollo de proyectos de concesiones de carreteras que solicitó financiamiento al Fondo para participar en un concurso de licitación pública de diseño, construcción, operación y financiamiento de ciertas rutas en la ciudad de Carmelo en Uruguay en 2016.  Para esto se debió analizar cuidadosamente los pliegos de licitación para identificar alertas sobre la viabilidad financiera del proyecto, pero sobre todo respecto al repago de la deuda hacia el Fondo, es decir un análisis de viabilidad y riesgos desde el punto de vista del financista.  ¡Interesante perspectiva!

1. Descripción del Proyecto de Concesión Vial

El proyecto comprende el diseño, construcción y/o rehabilitación, mantenimiento y financiamiento de 17 subtramos dentro de los 4 tramos mencionados y el bypass totalizando 260,27 kms.  En este aspecto es importante recalcar que el proyecto contiene una sección greenfield en donde se debe diseñar, planificar, construir y mantener obras viales nuevas que no existen; yellowfield en donde las obras requieren importantes ampliaciones y rehabilitaciones; y brownfield en donde ciertos tramos existen y están operativos que deben ser puestos a punto acorde a los indicadores de servicios solicitados y mantenidos.

El contrato corre por 20 años plazo y el monto máximo de oferta es de 3.000.000.000 de Unidades Indexadas (moneda uruguaya indexada al dólar para contrarrestar la inflación misma que en 22 años de vida alcanzó de manera acumulada el 530%).  Los pliegos para participación en el concurso del

El pago al contratista se realiza mediante fórmulas que corresponden a 3 componentes A, B y C que toman en cuenta variables de indicadores de servicio mediante coeficientes técnicos, la infraestructura terminada y el tráfico de los tramos reparados, rehabilitados, construidos, mantenidos y reparados lo indica que los ingresos contemplan una porción de inciertos fluctuante con el mercado de automóviles, riesgo para un financista respecto al repago de su deuda.

El concurso público se realiza mediante precalificación de los interesados y luego en realizar una propuesta técnica por 30% de la calificación y una propuesta económica por 70%, evidenciando que la productividad y precio juegan como principal factor decisorio.

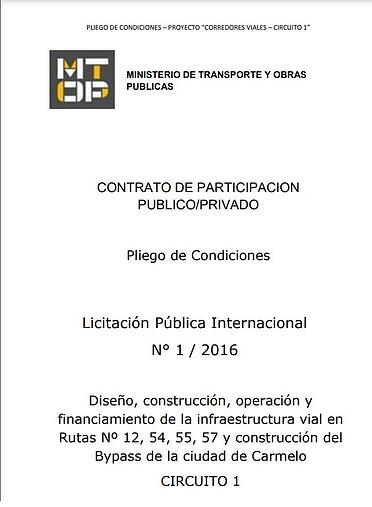

Ilustración 1 Pliegos Analizados MTOP Uruguay

2. Análisis de Riesgos del Proyecto

Se realizó una ponderación de riesgos basada en la metodología aplicada por el Ministerio de Economía y Finanzas del Ecuador.  La metodología realiza una valoración entre 1 y 9 de los riesgos, entendiendo que 0 equivale a la no existencia del riesgo y 10 a un riesgo convertido en cierto y de alto impacto por lo tanto imposible de manejar o mitigar.  La metodología se resume en el siguiente gráfico y consiste en multiplicar el número según la probabilidad asignada por el número del impacto asignado y obtener un resultado del riesgo:

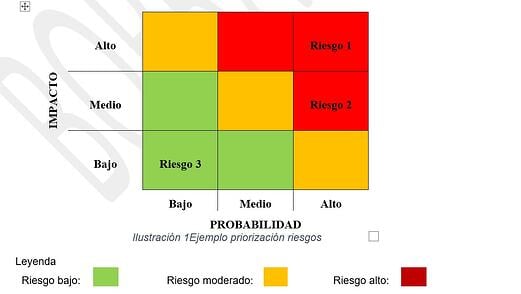

Ilustración 2 Metodologia Riesgos MEF EC

La calificación de riesgo global del proyecto, siendo el promedio simple de todas las ponderaciones de los diferentes riesgos fue de 3.56 equivalente a un proyecto con riesgo moderado, además de que a mayo 2022 el EMBI (Emerging Markets Bond Index de JP Morgan) de Uruguay alcanzó 1.53 cuando la región tiene un promedio de 4.18 y a nivel global es de 3.85 por lo cual el país presenta leves riesgos macroeconómicos.

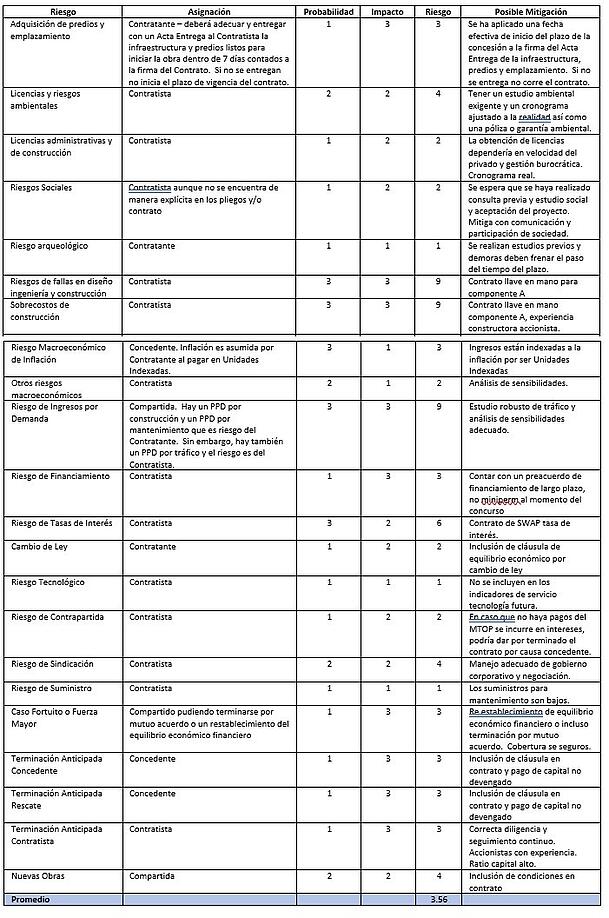

Ilustración 3 Ponderación de Riesgos del Proyecto

En cuanto a la distribución de riesgos, se concluye que en principio se sigue los lineamientos de mejores prácticas a nivel internacional y el proyecto presenta una alta transferencia de riesgos hacia el contratista sin embargo se realizó un análisis de ciertos riesgos importantes para el criterio del Fondo:

• El más complejo es la asunción del riesgo de demanda (ingreso que depende del volumen del tráfico) en uno de los 3 componentes del pago por disponibilidad, que realmente se traduce en un pago por uso o peaje sombra.  Esto implica que los modelos financieros deben demostrar viabilidad con una reducción de ingresos de hasta 10% y sin arriesgar el repago de la deuda.
• Se destaca que, en caso de huelgas o malestar social, no se contemplarían como fuerza mayor y estos riesgos pueden recaer sobre el contratista directamente por lo cual es importante que se cuente con retroalimentación de la aceptación del público sobre el proyecto y la consulta previa.
• Se asegura el repago de la deuda al financista en primera prelación y se aseguran step-in rights siempre con aprobación de la entidad contratante.  Sin embargo, se alerta que en caso de una terminación anticipada se utilizará las garantías de fiel cumplimiento para repago de la deuda senior pero en caso que quede un saldo deberá ser satisfecha por los accionistas por lo cual se requerirá garantías o colaterales directos de los accionistas.
• En los pliegos se contempla como opción de resolución de conflictos, fuera de la justicia común de Uruguay, la opción de arbitraje en el mismo Uruguay donde el laudo arbitral será inapelable.  Esta opción de arbitraje nacional constituye un posible riesgo inaceptable ya que podría ocurrir un sesgo en el arbitraje y no corresponde a la práctica usual de que se pueda tener un arbitraje internacional en Nueva York o Londres

3. Análisis de la Información Proporcionada (perspectiva del financista)

Se realizó un análisis de información proporcionada con el objeto de identificar estudios necesarios o información faltante para poder decidir sobre financiar el proyecto con razonabilidad:

1. Dentro de los pliegos se proporcionó un estudio de tráfico por día y por tramo basado en la información recolectada a través de los años de las porciones existentes, sin embargo, es necesario que se encargue un estudio de tráfico robusto de una empresa de alta reputación preferiblemente internacional.  El estudio ayudará a corroborar o brindar nuevos estimados y sobre todo proyecciones futuras.  Esto es esencial para definir los límites para el modelo financiero sobre reducción de ingresos y máximos de financiamiento.
2. Al ser una carretera con componentes greenfield es importante que solicitar un análisis previo de los posibles impactos ambientales y sociales que puedan conllevar riesgos reputacionales, costos de reparación no programados y además posibles reasentamientos de personas y acciones sociales en contra del proyecto.

3. Se deberá solicitar una debida diligencia sobre la infraestructura existente, el status legal de los predios y el marco legal de la licitación.  Este análisis que se encargará a alguna firma local con conocimiento de las leyes locales.  Así también se deberá estimar los tiempos para obtención de licencias para construcción, obtención de licencias ambientales, entre otras, para asegurar que los plazos podrán ser alcanzados especialmente en cuanto a la operación de la infraestructura.
4. Se debe solicitar a la empresa cliente un estudio de prefactibilidad de costos de operación y mantenimiento, así como de costos de construcción.  Este estudio forma parte vital de lo que los proponentes privados deben realizar previo a presentar una oferta.  La información levantada junto con una provisión para riesgos inesperados sería utilizada para elaborar el modelo económico financiero y crear el Plan Económico Financiero y derivado de esto la propuesta final, tanto técnica como económica.  Si bien este estudio lo debe realizar el proponente privado, para evitar problemas de agencia, el fondo requerirá una auditoría o verificación de los estudios.

En conclusión, sobre la información proporcionada, si bien el proyecto presenta una adecuada estructuración, el riesgo de demanda es bastante alto y las condiciones y políticas financieras que se impondrán al privado, y que serán reflejadas en el modelo financiero, dependen de información vital que debe ser complementada o levantada, tal como: un estudio de tráfico, estudio socio ambiental, debida diligencia de infraestructura y predios necesarios y costos a nivel de prefactibilidad.  Sin estos estudios no se podría realizar una oferta de financiamiento para el concurso.

4. Otras condiciones para el proyecto (para el contratista y financista)

Para la elaboración del modelo financiero y plan económico financiero es importante que el Fondo de Inversión tome en cuenta las siguientes consideraciones:

• Capital Social mínimo Aportado Los pliegos del contrato establecen que como mínimo los accionistas deberán aportar un 15% de capital social a la Sociedad Específica de Proyecto del total del CAPEX necesario y al momento de la conformación se deberá aportar el 25% de este monto esperando en 4 meses completar el restante 75% de capital social.  Esto quiere decir que el financiamiento deberá ser como máximo de 75% del CAPEX.

• Límite a la reducción de Patrimonio Bajo ninguna circunstancia durante la vida del contrato se podrá reducir el capital social y patrimonio perteneciente al privado de la SPV, en caso que esto ocurra puede considerarse una causal de terminación por causa del concesionario si no se cuenta con autorización previa y justificada por la Entidad Contratante.

• Autorización en caso de emisión de bonos u otras obligaciones En caso de que se decida financiar el proyecto con bonos u otras obligaciones, se deberá obtener la aprobación de la entidad contratante previo a la firma del contrato.

• Autorización y prohibición de cesión de acciones Queda prohibida la cesión de acciones hasta finalizar la construcción de obra.  Solamente se lo podrá realizar bajo autorización de la entidad contratante por un máximo de 20% siempre que la SPV mantenga las ratios de solvencia requerida para la licitación.  Esto es liquidez de 1, máximo apalancamiento de 2 y rentabilidad de 5% de la constructora principal accionista.

• Garantías exigidas y fondo de provisión Se requiere una garantía de fiel cumplimiento de contrato por $1.600.000 dólares americanos y un fondo de reparo de $1.600.000 dólares americanos para la etapa de construcción y puesta a punto.  Para la etapa de operación y mantenimiento se requiere una garantía de fiel cumplimiento de $2.500.000 dólares que se deberá mantener hasta 12 meses luego de la reversión del activo.  Se retendrá del pago por disponibilidad un 1.5% mínimo que se constituirá en un fondo de provisión que se utilizará para compensar las condiciones que no se cumplan al momento de entrega del activo según las condiciones requeridas.  Se devolverá hasta 2 años luego de la entrega final de los activos.

• Costo del Fideicomiso El contratista deberá depositar anualmente en el fideicomiso un valor de $1.700.000 unidades indexadas que serán utilizadas para costos del contralor o fiscalizador.

Conclusiones sobre la información financiera sobre el contratista y el financista

Las presentadas son condiciones que implican límites, tanto a la estrategia de financiamiento como de gestión de la empresa de propósito específico del proyecto que deberá considerar tanto el financista como el contratista.  Además, se establecen costos, sobre todo de garantías, fondos y fideicomisos, en que deben incurrirse mismos que reducen los flujos operativos y éstos deben considerarse en costos de inversión y costos de mantenimiento reduciendo el flujo disponible para el servicio de la deuda.  Esto debe incluirse en el modelo financiero para así calcular las ratios de cobertura de la deuda necesarios e incluso en los análisis de sensibilidad que el Fondo debe exigir al contratista.

5. Sensibilidades del Modelo Financiero de los Proponentes (para el financista)

En los pliegos del proyecto se solicita un resumen con información del resultado de aplicar distintas sensibilidades en variables elegidas y su reflejo en otras variables seleccionadas.  Las sensibilidades aplicadas deberán reflejar el impacto sobre las siguientes variables utilizando el modelo financiero: TIR del accionista, TIR del proyecto, y ratios de cobertura del servicio de la deuda – DSCR (mínimo y promedio).

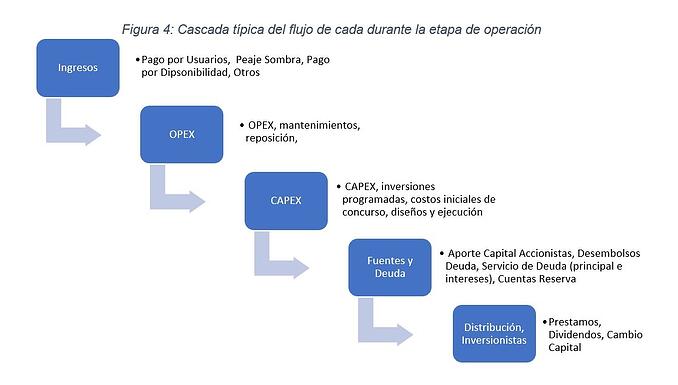

Ilustración 4 Cascada de Flujos para Project Finance

Las variables y la magnitud que se han elegido para las sensibilidades son:

• Variación de obras iniciales en + y – 15% (se entiende que sería el CAPEX total necesario para la primera fase para el componente A, B y C).  Se debería considerar un aumento de CAPEX de 25% debido a que las carreteras pueden resultar en altos sobrecostos.
• Variación de las inversiones asociadas al mantenimiento mayor durante la fase de explotación por + y – 15% del CAPEX.  Se concluye que son suficientes.
• Reducción de ingresos anuales del PPD por 5% por concepto de deducciones (sería el PPD total).  Se considera que no es suficiente para el financista.  Se entiende que si se llega a una reducción de -8% por 2 años consecutivos sería motivo de terminación por causa del concesionario.  Para consumo de los financistas se debería considerar una caída de -10% en el PPD que podría ocurrir debido a una sobre estimación en las proyecciones de tráfico.
• Sensibilidad ante aumento de la tasa de financiamiento de 15%.  se considera que no es necesaria siempre y cuando se incluya el costo de implementar el SWAP de tasa de interés en los flujos operativos y de financiamiento.

Si bien se han solicitado las principales variables de impacto, para consumo del financista, las variables adicionales deberían incluir:

• Loan Life Coverage Ratio – ratio del valor presente de ingresos en el tiempo del repago del financiamiento para cubrir el valor presente neto total del servicio de la deuda global
• Project Life Coverage Ratio – ratio del valor presente de ingresos en el tiempo total del proyecto respecto para cubrir el valor presente neto del total del servicio de la deuda global

Estas variables ayudarían a verificar que no se rompan los límites de comodidad de riesgo del financista siendo la LLCR la más ácida.

Adicional a las sensibilidades requeridas, el financista debe solicitar un análisis de sensibilidad y su impacto en las variables antes mencionadas (TIR accionista y proyecto, DSCR mínimo y promedio, PLCR y LLCR) de las siguientes variables:

• Impacto de un aumento del OPEX en 10% que no se consideró previamente y puede ocurrir debido a la inflación o sobreestimación de costos.
• Presentar un escenario pesimista que incluya: +15% de CAPEX inicial, -10% PPD y +5% CAPEX de reparación y +5% OPEX
• Se podría correr con las variables de sensibilidades un modelo estocástico tipo Monte Carlo para identificar que los escenarios de NO Financiación sean menores al 10%.

6. Conclusión y Recomendación

Luego del resumen y análisis presentado sobre el Trabajo de Fin de Master se concluye que la oportunidad de inversión para el Fondo de Inversión sobre la concesión de carreteras en Uruguay es de riesgo moderado y sería atractiva debido a que el MTOP de Uruguay es una entidad con experiencia comprobada.  Además, Uruguay no presenta un riesgo país fuera de grado de inversión y el proyecto se encuentra adecuadamente estructurado.

En este sentido, el análisis financiero y económico del analista del Fondo, deberá recomendar que se continúe con el trabajo con el cliente y solicitar los estudios adicionales requeridos.  Una vez con esa información se podrá completar el modelo financiero acordado e incluir condiciones financieras para mitigar el riesgo de mercado por PPD como colaterales de accionistas, así como un diferencial entre la deuda pendiente de pago cada año y la garantía de ejecución de la concesionaria y finalmente incluir una cuenta de reserva de servicio de deuda por 1 año.

Descubre cómo un alumno ha desarrollado un modelo innovador para detectar fraudes en transacciones y combatir los ciberataques en este TFM.

Actualmente, con el avance de la tecnología y el acceso a Internet, los pagos han evolucionado y existen diferentes formas de realizarlos, ya sea de manera física o virtual. Así como los pagos han ido cambiando para adaptarse a las necesidades y comodidades de clientes y comercios, los ciberdelincuentes también han ido evolucionando. A pesar de las diferentes medidas de seguridad que adoptan las entidades financieras, los fraudes en medios de pagos es una problemática que se enfrenta día con día.

Las entidades financieras y emisores de medios de pago deben evolucionar en conjunto con las necesidades del sector, hacer uso de la creciente tecnología y la disposición de datos para establecer medidas de seguridad y establecer medidas de detención temprana de fraudes.

Creación de modelo para la detección de fraudes en transacciones en tarjetas de crédito

Este interesante TFM elaborado Magaly Fonseca ex-alumna del Máster en Big Data y Business Analytics en Structuralia nos profundiza en esta temática tan importante hoy creando un «Modelo para la detección de fraudes en transacciones de tarjetas de crédito».

1. Elección de Dataset

Para la elaboración de este trabajo de fin de master se seleccionó un dataset, de los disponibles en la página Kaggle, el cual cuenta con información para trabajar con el objetivo de entrenar un modelo de aprendizaje capaz de detectar casos de fraudes en las transacciones. El dataset elegido se llama card_transdata el cual contiene información de transacciones con tarjetas de crédito.

El dataset es un archivo de extensión csv y consta de 8 columnas. Descritas a continuación:

• Distance_from_home: la distancia desde casa respecto a donde ocurrió la transacción.

• Distance_from_last_transaction: indica la distancia entre el punto de la transacción con respecto a la última transacción registrada, es decir, la transacción anterior.
• Radio_to_median_purchase_price: es la relación entre el monto de la transacción y el precio medio de compra del cliente.
• Repeat_retailer: indica con 1 si la transacción se realizó desde el mismo minorista y con 0 si no.
• Used_chip: en esta columna se indica con 1 si en la transacción se utilizó el chip de la tarjeta de crédito y con 0 si no se utilizó.
• Used_pin_number: en este campo se señala con 1 si en la transacción se usó el número de pin y con 0 en caso contrario.
• Online_order: se indica con 1 si la transacción corresponde a un pedido en línea y 0 si no fue así.

• Fraud: indica si la transacción fue identificada como fraude o no, al igual que las columnas anteriores con los valores 1 para los casos fraude y 0 para los no fraude.

2. ETL con Trifacta

Para el proceso de extracción, tratamiento y carga de los datos (ETL) se hace uso de la herramienta Trifacta. Para iniciar el proceso se carga el dataset card_transdata.csv en la herramienta y se crea el flujo con el nombre de “datos de transacciones”.

Como primer paso en el proceso de transformación se realiza el perfilado de datos, con el fin de conocer a fondo el contenido del dataset y verificar la calidad de los datos con el objetivo de determinar las transformaciones que deban realizarse para poder trabajar con los datos y obtener resultados confiables.

Imagen 1. Verificación de la calidad de los datos iniciales en Trifacta.

Según se muestra en la imagen anterior, los datos de las 8 columnas del dataset se encuentran con una buena calidad ya que la barra indicadora en todos los casos se encuentra en verde, lo que se traduce en que los datos están correctos, coinciden con el formato de la celda y no hay valores inválidos ni vacíos. Se puede apreciar además que el dataset tiene dos tipos de datos: enteros y decimales. Por lo tanto, se procede a finalizar el proceso de ETL, corriendo el job en Trifacta para obtener el dataset y continuar con la parte analítica del mismo.

3. Estudio estadístico

Parte importante al trabajar con datos es conocerlos y realizar un estudio analítico que nos permita tomar las mejores decisiones para el tratamiento de los mismo, para dicho proceso se realizó el análisis en Python.

1. Análisis EDA

Imagen 2. Gráficos de las variables categóricas.

Gracias a los gráficos se puede observar que el 88.2% de las transacciones se realizaron en el mismo minorista que la compra anterior. En el 35% de las transacciones se utilizó el chip. En el 10.1% de las compras se usó el pin y el 65.1% de las transacciones fueron compras en línea. Por último, el 8.7% de las transacciones son fraude.

Se realizan boxplot para las variables continuas, para observar la distribución de los datos de dichas variables:

Imagen 3. Boxplot de las variables continuas.

En las tres variables se pueden observar que existen valores atípicos que sobresalen del resto de datos, al considerar la descripción de las variables, a saber: distancia desde casa, distancia desde la última transacción y razón respecto a la media de compra; además tomando en cuenta que lo que se desea más adelante es entrenar un modelo que prediga si la transacción corresponde o no a un fraude, estos valores atípicos podrían representar movimientos de fraude por lo que se determina que deben mantenerse.

2. Estudio de correlaciones

Parte importante del análisis es realizar un estudio de correlaciones para observar si existe relación entre las diferentes variables que componen el dataset. Debido a que se tiene variables continuas y categóricas se utiliza el método de Spearman, que se puede utilizar para ambos tipos de variables:

Imagen 4. Correlación de las variables

En el resultado se puede apreciar una fuerte correlación (0.6) entre las variables distancia desde casa y si la compra se realizó en el mismo minorista. Además, se puede apreciar un adelanto de las variables que influyen en la variable de nuestro interés (fraude) donde la razón respecto a la media de compra es la variable que tiene mayor correlación con fraude (0.3) aunque el valor no es tan alto, le sigue la variable compra en línea con 0.2 y distancia desde casa con 0.1. Un punto importante resalta de este análisis, aparecen dos variables con correlación negativa con fraude, las cuales son uso de chip y uso de número de pin ambas con un valor de -0.1 lo que se podría interpretar que el uso de esto dos métodos de seguridad son efectivos para evitar el fraude en las transacciones.

Como último paso del análisis estadístico se realizan pruebas de hipótesis (anova) para corroborar la influencia o no de las variables en nuestra variable de interés que es el fraude, se muestra el resultado:

Imagen 5. Resultado de Anovas

Como se puede apreciar, la única variable que tiene un valor mayor a 0.05 es si la compra fue en el mismo minorista, por lo que se rechaza la hipótesis nula de que la variable es influyente. El resto de variables sí son influyentes.

4. Visualización

Una vez realizado el proceso de ETL y el análisis estadístico de los datos disponibles, se procede a cargar el dataset en PowerBI para la creación de un dashboard que permita visualizar la información disponible:

Imagen 6. Carga del dataset a PowerBI.

Una vez cargada el dataset, se procede a realizar algunas transformaciones de los datos, solamente para facilitar la visualización, dichas transformaciones corresponden al tipo de dato de las columnas con información booleana, se pasa de 0 y 1 a tipo “true/false” y en el caso de la columna Fraude se cambia el tipo de dato a texto y se reemplazan los 0 por la palabra “no” y los 1 por “si”. Cabe indicar que estas transformaciones se realizan solamente para efectos de facilitar la visualización, pero no modifican la fuente de los datos (el dataset).

Con las transformaciones descritas anteriormente, se procede a crear el dashboard con la información relevante para el caso en estudio:

En el dashboard se puede visualizar como dato principal la cantidad total de fraudes detectados, que corresponde a 87403 casos; lo cual representa el 8.74% de las transacciones, fácilmente observable en el gráfico de pastel.

Además, se muestra una tabla en la que se compara las medianas de las variables numéricas para los casos fraude respecto a los no fraude, en dicha tabla se puede apreciar una diferencia significativa en las medianas de la variable “razón respecto a la media de compra” en los casos de fraude (5.07) en comparación a las transacciones no fraudulentas (0.91); también existe una diferencia importante en las medianas de la variable “distancia desde casa”, ya que en los casos de fraude la mediana es mucho mayor que los casos de no fraude; mientras que para la variable “distancia desde la última transacción” la diferencia de las medianas no es significativa (0.2).

Por último, se muestran 4 gráficos de barra, uno para cada variable booleana relacionadas a la variable fraude. Se puede observar fácilmente en ellos que para los casos de fraude la mayoría de las transacciones se realizaron en el mismo minorista, también se aprecia que la mayor proporción de fraudes se realizaron en compras en línea. Además, se puede apreciar que las medidas de seguridad como el uso del chip y el número de pin son efectivas para la prevención de fraudes, siendo el uso de numero de pin más efectiva.

5. Construcción de modelo de detección de fraudes

Con el objetivo de realizar un modelo de detección de fraudes, lo cual sería un modelo de aprendizaje de clasificación. En primera instancia se procede a determinar las variables a utilizar, como se determinó al final del análisis estadístico, las variables que son influyentes para determinar si es fraude o no son todas excepto si la compra fue en el mismo minorista. Además, esta variable tenía una alta correlación con la variable distancia desde casa, por lo que solamente se debe utilizar una de ellas, esto representa una razón mas para descartar la variable “repeat_retailer”.

1. Definición de variables de entrada y salida.

Con la información anterior, se procede a definir las variables de entrada y salida como primer paso de la construcción del modelo; se define también los datos de entrenamiento y prueba, siendo de prueba el 30% de los datos; además, se realiza un escalado de los datos.

Una vez definido, se procede a realizar la predicción utilizando diferentes métodos de aprendizaje supervisado.

2. Árbol de decisión

Se realiza una matriz de confusión para verificar la calidad del modelo

Resultado de la matriz de confusión:

Según lo mostrado en la matriz de confusión se procede a calcular las métricas que nos indiquen la calidad del modelo. Tenemos lo siguiente:

TP = 273905

FP = 2

FN = 2

TN = 26091

Accuracy = 0.9999

Se aprecia un accuracy muy bueno; sin embargo, como se apreció en el análisis estadístico los casos de fraude corresponde a un 8.7% de los datos, por lo que se tienen los datos desbalanceados, es decir, se tiene muchos datos de una clase (no fraude) y pocos de otra (fraude). Dado lo anterior, se procede a calcular el F1 score, la cual es la métrica más adecuada para este tipo de casos.

Precision = 0.9999

Recall = 0.9999

F1 score = 0.9999

Se puede apreciar que el F1 score es muy cercano a 1 por lo que se puede concluir que el modelo tiene muy buena calidad y tendrá mucha efectividad al predecir próximas transacciones fraudulentas.

3. Random Forest

Se muestra el resultado de la matriz de confusión.

Como se puede apreciar tiene el mismo resultado que con el árbol de decisión.

4. K-nearest neighbors

Resultado de la matriz de confusión.

Con la matriz anterior se puede apreciar que la calidad de este modelo es menor que la del modelo con el método de árbol de decisión. Se calculan las métricas de evaluación del modelo:

TP = 273713

FP = 194

FN = 500

TN = 25593

Accuracy = 0.9977

Precision = 0.9993

Recall = 0.9982

F1 score = 0.9987

5. Naive bayes

Resultado de la matriz de confusión:

Se puede observar que con este método la calidad del modelo decae aún más en comparación con los modelos anteriores. Se muestran las métricas de evaluación:

TP = 269793

FP = 4114

FN = 10801

TN = 15292

Accuracy = 0.9503

Precision = 0.9850

Recall = 0.9615

F1 score = 0.9731

 6. Comparación de los modelos

Finalmente, a modo de resumen se muestra una tabla comparativa de las métricas de los diferentes modelos utilizados, donde se puede apreciar que el método con mejor métricas y por tanto el que debe usarse es el árbol de decisión con un F1 score de 99.99%

7. Clustering

Otra parte importante para el negocio es categorizar las transacciones, haciendo uso de las ventajas que brinda el machine learning y data mining se procede a realizar el clustering. Para este objetivo se trabajó con las variables numéricas disponibles en el dataset. Como se pudo apreciar en la visualización (dashboard de PowerBI), las variables “distancia desde casa” y “razón respecto a la media de compra” fueron las variables que presentaron mayor variación en las medianas cuando se analizaban por separado los casos fraude respecto a los que no son fraude; es por esta razón que se toman estas dos variables para el proceso de Clustering.

Para determinar la cantidad idónea de cluster se utiliza el método Elbow.

A continuación, se muestran los resultados de dicho método, como se puede apreciar la cantidad de cluster a usar es 3.

Imagen 8. WCSS en función de K (número de clusters).

Una vez definida la cantidad óptima de clusters, se procede a realizar el clustering y a graficar para apreciar la distribución de los datos en cada uno de los clusters:

En el gráfico se puede apreciar un primer cluster (azul) con transacciones que están cerca de casa pero con razón respecto a la media de compra alta. Además, un segundo cluster (rojo) con transacciones que tienen una distancia desde casa media y la razón respecto a la media de compra también media. Por último, un tercer cluster (verde) con razón respecto a la media de compra baja y distancia desde casa alta.

8. Conclusiones

• El dataset card_transdata tiene una buena calidad de los datos en su fuente original por lo que el tratamiento para los procesos posteriores es mínimo.
• El 8.7% de las transacciones en estudio corresponde a fraudes.
• Producto del estudio estadístico, se determina que las variables “distancia desde casa” y “mismo minorista” tienen correlación.
• Con respecto a fraude, se determinó que todas las variables del dataset son influyentes excepto la variable “mismo minorista”.
• En el estudio de correlaciones se aprecia cómo las medidas de seguridad adoptadas como uso de chip y uso de número de pin son efectivas para evitar el fraude ya que tienen una correlación negativa con los casos fraude.
• Se realizan diferentes modelos haciendo uso métodos de aprendizaje supervisado con el fin de detectar casos de fraude, siendo el más efectivo el modelo que utiliza el método árbol de decisión, con un F1 score de 99.99%, por lo tanto, es el modelo que se debe utilizar.
• Se realizó la categorización de las transacciones en 3 clusters, utilizando las variables continuas “distancia desde casa y “razón respecto a la media de compra”, haciendo uso del método elbow para determinar la cantidad óptima de cluster y utilizando el algoritmo K-Means para el clustering en sí.

El equipo de Structuralia agradece a Magaly Fonseca por su excelente trabajo realizado. ¡Mucho éxito en su carrera profesional y en todos los desafíos que se proponga por delante!

Este proyecto TFM optimiza la predicción de series temporales con modelos de IA. Descubre enfoques avanzados para análisis de datos y toma de decisiones.

Proyecto TFM: Predicción de series temporales con modelos de IA

Este artículo se centra en el Trabajo de Fin de Máster en Big Data y Business Analytics de nuestro ex alumno del Daniel Cano Alvira, que busca explorar el potencial de la inteligencia artificial para predecir movimientos en los índices bursátiles con el objetivo de lograr un rendimiento positivo en los mercados financieros. El proyecto representa posibles aplicaciones de técnicas de inteligencia artificial en el campo de las inversiones, ofreciendo y desarrollando dos posibles perspectivas para afrontar el reto.

Objetivos del TFM

El objetivo del trabajo es la creación de un modelo de predicción de precios para aplicar a los mercados financieros. Para ello se usará Python con el fin de descargar los precios de diversos activos financieros conectándose a Yahoo Finance. No se incluirá el código desarrollado en este post para que no se prolongue demasiado.

Datos del Proyecto

Yahoo Finance es un servicio en línea proporcionado por Yahoo que ofrece una variedad de información financiera de forma gratuita, incluyendo datos sobre acciones, noticias financieras, herramientas de análisis y recursos para el seguimiento de mercados e inversiones.

Si bien no goza de una API oficial, gracias a la gran cantidad de repositorios disponibles en GitHub se podrán obtener los datos de cotizaciones de forma sencilla. El repositorio que se va a emplear se llama yfinance, desarrollado por Ran Aroussi, es la mejor alternativa para Yahoo Finance, si bien cada vez consta de más métodos obsoletos debido a la mejora de la seguridad de la página web contra el webscraping. Para el alcance de este proyecto solo se usará el método “Ticker” y se descargarán los datos de cotización de algunos índices bursátiles de la página de índices mundiales de Yahoo Finance mediante un webscraping muy sencillo. Un índice bursátil es un dato calculado mediante una ecuación sobre unos activos concretos con el objetivo de reflejar las variaciones de valor o rentabilidades de los activos que lo componen. Los datos se devolverán como velas japonesas, este tipo de dato consta de 4 componentes principales para describir el movimiento del precio del activo subyacente. Dichos componentes se explican a continuación junto con el resto de datos disponibles en la tabla obtenida.

• Date: Fecha y hora de inicio de la vela japonesa. Al descargar velas de intervalo diario existirá una por día y por lo tanto la fecha será diaria.

• Open (Apertura): Precio del activo al inicio del intervalo temporal de la vela.
• High (Máximo): Precio máximo de cotización durante el intervalo temporal de la vela.
• Low (Mínimo): Precio mínimo de cotización durante el intervalo temporal de la vela.
• Close (Cierre): Precio del activo al final del intervalo temporal de la vela.
• Volume (Volumen): Cantidad de contratos que se han transferido en el total de transacciones llevadas a cabo en el intervalo temporal de la vela.
• Dividends (Dividendos): Cantidad monetaria retribuida por acción a los dueños de acciones de una empresa. Esto solo aplica cuando se trata de acciones o ETFs.
• Stock Splits (División de acciones): Relación se multiplica el número de acciones para tener más disponibles en el mercado o menos. Si es menor a uno se considera una división inversa, en la que se reduce el número de acciones, normalmente con el objetivo de subir el precio. Si es mayor que uno la cantidad de acciones aumenta, bajando el precio y haciéndolas más accesibles. Esto solo aplica cuando se trata de acciones o ETFs.

Para nuestro caso además se calcularán nuevos datos a partir de los ya mencionados con el objetivo de obtener mayor capacidad de predicción. A continuación, se explican los principales.

• Range: Rango de precios de cotización de esa vela, se obtiene restando el máximo menos el mínimo.

• Range per unit: Rango en por unidad, se calcula dividiendo el rango (Range) entre el precio de apertura (Open).
• Open to Close: Rango entre apertura y cierre, se obtiene restando el precio de cierre (Close) menos el precio de apertura (Open). Cabe destacar que al contrario que el Rango este dato será negativo cuando la cotización descienda.
• Open to Close per unit: Rango entre apertura y cierre dividido entre el precio de apertura (Open).
• Gap: Diferencia entre el precio de apertura actual y el precio de cierre de la vela anterior.
• Gap per unit: Diferencia entre el precio de apertura actual y el precio de cierre de la vela anterior dividida entre el cierre anterior.
• Moving Average difference per unit: Diferencia entre el precio de apertura actual y las medias móviles de 10, 20, 50, 100 y 200 periodos entre la media.

• Week Day: Número del día de la semana, entre el 0 y el 4 al que pertenece la vela.

Selección del universo de activos a estudiar

Una vez realizado el webscraping de los índices bursátiles se decidió filtrarlos debido a la cantidad inicial. Mediante el análisis de las series temporales de los distintos índices se concluyó que los más operados son los del mercado americano y que hay índices que tienen un rango diario considerablemente inferior a los demás, como son: N225, IXIC, GSPC o AORD. Cabe destacar que el SPY consta de un volumen decente, suficiente volatilidad y un precio correcto para permitir eficiencia en la gestión de riesgo con la operativa real. A continuación, veremos la correlación entre los activos seleccionados.

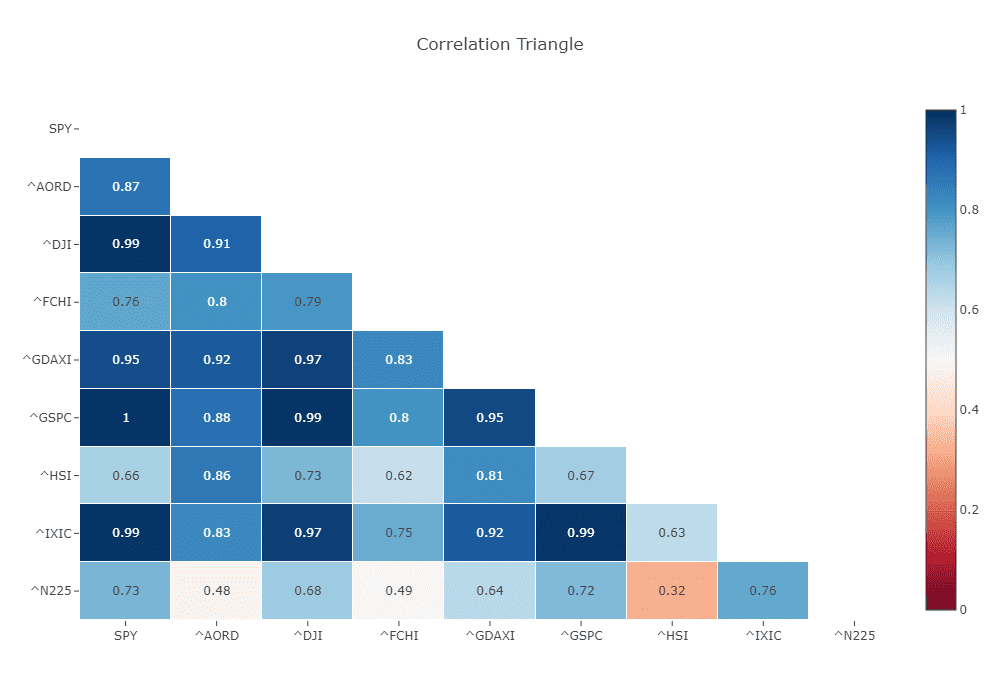

A partir de la figura se puede observar la alta correlación entre los mismos, no siendo negativa en ningún caso e inferior a 0.5 solo en 3 casos. Dado que los índices proporcionan una visión general de la dirección y la salud de un segmento particular del mercado financiero, cuando dicho índice representa las mejores empresas de un país se suele considerar que su rendimiento será parecido a la salud económica del país. Si se une esto a la alta correlación entre los índices de distintos países se podría considerar que los ciclos económicos se encuentran relativamente sincronizados, probablemente debido a la gran globalización y dependencia internacional. Podemos deducir de todo ello que probablemente los propios índices tengan cierto valor predictivo entre ellos, esta será la hipótesis del segundo caso de estudio que se realizará.

Métricas de valoración de estrategias

Para validar los sistemas de predicción se calcularán las métricas estándar del sector y algunas que personalmente creo pueden ser interesantes y ayudan a la compresión del comportamiento del sistema. Todas estas métricas están basadas en las operaciones pasadas y por lo tanto son puramente orientativas y cambiantes con el tiempo.

1. Rentabilidad

Mide el rendimiento en términos de ganancia neta en relación con el capital invertido. Una rentabilidad positiva indica que el sistema está generando beneficios.

Rentabilidad=Ganancia NetaCapital Invertido×100

2. Ratio de Sharpe

Evalúa la relación entre el rendimiento adicional obtenido por asumir riesgos y la volatilidad del sistema. Un ratio de Sharpe alto indica un mejor rendimiento ajustado al riesgo. En la práctica, el rendimiento de los bonos del gobierno a corto plazo, como los bonos del Tesoro de Estados Unidos con vencimientos de tres o seis meses, es comúnmente utilizado como una aproximación de la tasa libre de riesgo. Esta elección se basa en la suposición de que estos bonos son relativamente seguros y líquidos. Ya que esto queda fuera del ámbito de estudio de este trabajo se va a usar una tasa libre de riesgo igual a 0 que sería el equivalente a tener el dinero en la cuenta del banco.

Ratio Sharpe=Rendimiento Esperado – Tasa Libre de RiesgoVolatilidad×100

3. Ratio de Sortino

Se trata de una métrica muy similar al ratio de Sharpe pero en la cual en vez de emplear la volatilidad total del sistema solo se tendrá en cuenta la de las posiciones negativas.

Ratio de Sortino=Rendimiento Esperado – Tasa Libre de RiesgoDesviación Estándar Negativa×100

4. Máxima pérdida

Mide la mayor disminución del balance de la cartera desde el máximo. Cuanto menor sea mayor será la estabilidad del sistema.

Máxima Pérdida=1-Balance ActualBalance Máximo×100

5. Porcentaje de operaciones ganadoras

Probabilidad de que una operación cualquiera sea ganadora.

Probabilidad de Ganar=Número de Operaciones ExitosasNúmero Total de Operaciones×100

6. Ratio de beneficio entre riesgo

Evalúa la relación entre las ganancias y las pérdidas, ayudando a determinar si el sistema está generando recompensas proporcionalmente mayores a los riesgos asumidos.

Ratio Beneficio-Riesgo=Beneficio Promedio por OperaciónPérdida Promedio por Operación

7. Esperanza matemática

Representa el promedio ponderado de todos los posibles resultados de una variable aleatoria, tomando en cuenta la probabilidad de que cada resultado ocurra. En el contexto financiero, la esperanza matemática puede utilizarse para calcular el rendimiento esperado de una inversión, ayudando a los inversores a tomar decisiones informadas sobre dónde asignar sus recursos.

Esperanza=(Probabilidad de Ganar * Beneficio Promedio por Operación –

Probabilidad de Perder * Pérdida Promedio por Operación)×100

Siendo: Probabilidad de Perder = 1-Probabilidad de Ganar

De la ecuación previa se puede entender la relación entre la probabilidad de ganar y el ratio de riesgo. Habrá un punto límite tras el cual la esperanza sea negativa para cada valor de probabilidad de ganancia puesto que cuanto menor sea mayor tendrá que ser el retorno de la inversión en relación a la pérdida (ratio de riesgo) para seguir siendo rentable.

8. Tamaño de Kelly

Fórmula utilizada en la teoría de la gestión de capital y en la teoría de la información para determinar el tamaño óptimo de una serie de apuestas. Es aplicable en situaciones donde se realizan apuestas o inversiones sucesivas, busca maximizar el crecimiento del capital a largo plazo. Es importante destacar que el Criterio de Kelly es una estrategia agresiva y, si bien puede maximizar el crecimiento a largo plazo, también puede llevar a la pérdida de una gran parte del capital en el corto plazo si las estimaciones de las probabilidades son inexactas.

Kelly=Probabilidad de Ganar -Probabilidad de PerderRatio Beneficio-Riesgo×100

9. Porcentaje de tiempo en el mercado

Relación entre la cantidad de días que se tienen operaciones en mercado y la cantidad de días que se ha aplicado el sistema. Se suele considerar mejor cuando el porcentaje es menor ya que se está expuesto a menos riesgos y menos comisiones, en caso de que haya comisiones de mantenimiento.

Tasa de Exposición=Tiempo con Posiciones AbiertasTiempo de Ejecución del Sistema×100

Primer caso de estudio

El primer intento de predicción consistirá en la aplicación de un modelo en inteligencia artificial basado únicamente en las características derivadas del precio del propio activo. Se hará una comparativa sobre la aplicación de los modelos:

• Regresión Lineal
• Regresión Logística
• K Vecinos Cercanos (K Nearest Neighbours or KNN)
• Ingenuo Bayes (Naive Bayes)
• Red Neuronal (Neural Network)
• Bosque Aleatorio (Random Forest)
• Máquina de Vector de Soporte (Support Vector Machine o SVM)

Si bien se ha desarrollado el código de dichos modelos en vez de usar las librerías más comunes no se publicará para no extender el post demasiado. Si se quiere acceso consultar al autor.

Para no extender la duración del proyecto se realizó una pequeña optimización antes de comparar los modelos, a continuación se mostrarán 3 gráficas distintas que se usarán para comparar los resultados con datos de entrenamiento y los de prueba con el objetivo final de identificar posibles sobreoptimizaciones.

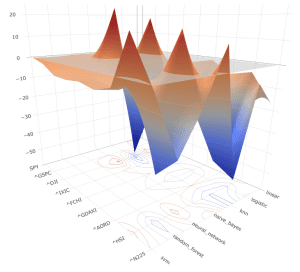

La primera gráfica muestra la variación de la probabilidad de ganar entre el resultado de la predicción con datos de prueba y los datos de entrenamiento. Se puede deducir que cuanto más cercano a 0 sea el valor menor será el sobre ajuste. En las líneas de nivel proyectadas en el plano inferior se puede apreciar que el modelo KNN es el más sobre ajustado de todos mientras que los modelos de Regresión Lineal y Red Neuronal son los menos sobre ajustados, llegando a desenvolverse mejor con los datos de prueba que con los de entrenamiento en algunos activos.

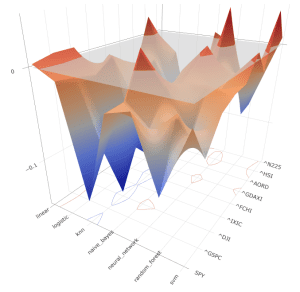

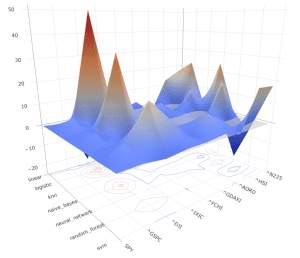

En la siguiente figura se puede observar la diferencia en la esperanza matemática obtenida con los datos de entrenamiento y los datos de prueba. Dado que la probabilidad de ganar afecta a esperanza matemática se puede apreciar que los modelos en los que menos varía dicha métrica entre el entrenamiento y los datos de prueba son los mismos que en la gráfica previa. Si bien el modelo de Regresión Lineal es el que menos varía, al tener en cuenta todos los activos el modelo KNN vuelve a ser el más sobre ajustado, reafirmando así lo deducido previamente.

Los modelos Naive Bayes y KNN son los que menor esperanza matemática media obtienen, como se puede ver en la siguiente gráfica. Cabe resaltar que los modelos de Regresión Lineal, Redes Neuronales y SVM son los que tienen menos activos con esperanza matemática negativa, haciendo que sean los más polivalentes. No se han añadido los resultados aplicando el modelo PCA sobre las características usadas puesto que los resultados han sido peores de los obtenidos sin su aplicación.

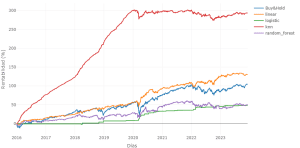

Por último se calculará la evolución del balance de cada modelo para cada activo estudiado.

Se considerará un capital inicial de 100.000,0$ y una asignación del 100 % a cada uno de los modelos. Dado que la gestión del riesgo queda fuera del alcance de este trabajo se operará con el capital total cada vez que se realice una operación. Además, se considerarán solo las operaciones en largo y unas comisiones nulas. En la figura se puede observar un gráfico para cada activo con la correspondiente curva de balance para cada modelo entrenado. Se puede apreciar que de forma general ningún modelo destaca, pero que hay modelos que operan relativamente bien los índices americanos y podría merecer la pena profundizar en ellas e introducir estrategias de gestión de riesgo.

Cabe destacar que solo se han usado dos años de datos para el estudio, que dichos años coinciden con un año de recesión y otro de inicio de expansión debido a las políticas llevadas a cabo por los bancos centrales. Sería conveniente llevar a cabo un estudio sobre mayor cantidad de datos e incluir un test de walk forward.

Segundo caso de estudio

El segundo ejercicio consistirá en la predicción de los precios del SPY, un ETF que replica el comportamiento del SP500. La idea detrás de este ejercicio se basa en la diferencia horaria entre los diferentes mercados alrededor del mundo. Dado que el mercado asiático ha cerrado cuando el mercado americano abre sería coherente pensar que la sesión de ese día podría verse afectada por el comportamiento de los mercados que operan en husos horarios anteriores. Se dividirán los datos en partes iguales, siendo la primera mitad los datos de entrenamiento y la segunda mitad los datos a predecir. Además, se mantendrá la misma gestión operativa que en el ejercicio anterior.

En este caso los modelos estudiados serán los siguientes:

La a continuación presenta un análisis comparativo de los modelos en términos de las métricas previamente definidas. Se puede observar que diferentes modelos destacan en diferentes métricas, resaltando la importancia de considerar múltiples criterios al evaluar estrategias financieras.

Se ha decidido tomar como referencia la estrategia de mantener el capital total invertido en el activo, comúnmente llamado “Buy & Hold”. Para esta estrategia se obtiene un beneficio de 104,035.87$ con una rentabilidad del 104.03 %. El Sharpe es 0.84, y el Sortino es 0.062. Además la máxima pérdida (Max. DrawDown) durante el periodo de prueba sería del 22.94 % y la probabilidad de ganar del 56.17 %. De forma general la aplicación del PCA no parece aportar valor, siendo la única excepción el modelo Random Forest. Aunque los beneficios pueden ser más bajos con el uso del PCA, la reducción en la dimensionalidad puede ser útil en términos de simplicidad y eficiencia computacional. El modelo de Regresión Logística es el que menor rentabilidad obtiene, esto se debe a la poca frecuencia operativa, siendo el tiempo de mercado cercano al 3 %. Esto y la alta fiabilidad lo convierten en el modelo con menor pérdida máxima y mayor ratio de Sharpe.

Descubre cómo un alumno investiga la reforestación en una microcuenca en su proyecto de TFM, explorando su impacto ambiental y beneficios ecológicos.

¿Conoces la importancia de controlar el riesgo de desastres y cambio climático? ¿Conoces los múltiples motivos que pueden desencadenar estos problemas y cómo solucionarlos? El Máster en gestión del riesgo de desastres y gobernanza climática es uno de los másteres destacados de Structuralia ya que aporta los conocimientos y capacidades necesarias para la investigación aplicada y el manejo de instrumentos y herramientas para la gestión de estos riesgos. Este interesante y profundo TFM realizado por nuestro ex-alumno Jorge Castro Rivera es un gran reflejo de ello.

¿Por qué elegí este tema para desarrollar mi TFM?

La gestión del riesgo de desastres y la gestión del cambio climático, son dos temas relevantes en la actualidad, que requieren articular los puntos en común, alrededor de los fenómenos hidroclimatológicos y sus impactos en el desarrollo de la sociedad humana. En este sentido, el trabajo de grado desarrolla una caracterización general del escenario de riesgo por avenidas torrenciales en Colombia, los factores detonantes, los posibles impactos, y cómo influye la deforestación en la ocurrencia de dichos fenómenos, así como se interrelaciona la reforestación con la mitigación de emisión de carbono a la atmosfera a partir de los usos que se le da al suelo, particularmente con las prácticas de conservación del suelo y las coberturas vegetales.

Conceptos claves

Las Avenidas torrenciales son «un flujo muy rápido a extremadamente rápido de detritos saturados, no plásticos (Índice de plasticidad menor que 5%), que transcurre principalmente confinado a lo largo de un canal o cauce con pendiente pronunciada (Hunger, et. al. 2001). Es uno de los movimientos en masa más peligrosos debido a sus características de ocurrencia súbita, altas velocidades y grandes distancias de viaje” (UNGRD, 2017).

Foto  1: Avenida torrencial ocurrida en Mocoa, Colombia, 2018. Fuente: (Network, 2018)

“La deforestación puede definirse como la conversión de una extensión boscosa en no boscosa. La reforestación y la forestación pueden definirse como la conversión de tierras no boscosas en boscosas, diferenciándose únicamente en el tiempo durante el que las tierras han carecido de bosques. Así mismo, podría proponerse una definición alternativa de la deforestación basada en una disminución dada de la cubierta de dosel o de la densidad de carbono, o en el rebase de uno de una secuencia de umbrales. Del mismo modo, la forestación y la reforestación podrían definirse también en términos de un aumento de la cubierta de dosel o de la densidad de carbono. Ninguna de estas definiciones tiene que ver con el concepto de cambio del uso de las tierras” (IPCC, 2000).

Por otra parte, la captura de carbono se define como: “Proceso en el que un flujo relativamente puro de dióxido de carbono (CO2) procedente de fuentes industriales y de fuentes relacionadas con la energía se separa (captura), se condiciona, se comprime y se transporta hasta un lugar de almacenamiento para su aislamiento de la atmósfera durante un largo período. A veces se denomina “captura y secuestro de carbono” (IPCC [.-D. V.-O.-O., 2018).

Objetivos del TFM

El objetivo general del trabajo de grado fue realizar un análisis de la reforestación como instrumento de captura de carbono y reducción de la amenaza por avenida torrencial en la microcuenca La Guayabal en el municipio de Cocorná, departamento de Antioquia, Colombia.

Adicionalmente, se buscaba realizar un análisis de la reforestación como instrumento de reducción de la amenaza en una cuenca que presenta amenaza por avenida torrencial y articuladamente desarrollar un análisis descriptivo de la reforestación como instrumento de captura de carbono en una cuenca que presenta amenaza por avenida torrencial.

1. Contexto

De los 32 departamentos que tiene Colombia, 7 de ellos concentran el 59% de las áreas más susceptibles a avenidas torrenciales, es decir, Chocó, Cundinamarca, Antioquia, Boyacá, Tolima, Santander y Caquetá. Adicionalmente, de acuerdo con el Departamento Nacional de Planeación -DNP, 12,4 millones de hectáreas en el país pueden presentar avenidas torrenciales altas, es decir el 10.8% de la superficie del país (DNP, 2018).

Ilustración 1: mapa de avenidas torrenciales. Fuente: (DNP, 2018)

Por otra parte, de acuerdo con el Instituto de Hidrología, Meteorología y Estudios Ambientales -IDEAM, en los últimos 30 años, Colombia ha perdido más de 6 millones de hectáreas, es decir el 11% de sus bosques naturales (Ministerio de Ambiente y Desarrollo Sostenible & IDEAM, 2019). En el año 2016, el país perdió 178.597 hectáreas, 44% más de lo reportado en el año 2015 (124.035 hectáreas), lo cual comparándose con años anteriores, 64.442 hectáreas en 1990 y 59.021 en el año 2010, se evidencia el aumento progresivo de la deforestación en el país (IDEAM, 2014).

Ilustración 2: Densidad de deforestación y áreas con bosques naturales. Fuente: (Ministerio de Ambiente y Desarrollo Sostenible & IDEAM, 2019)

Por último, el Inventario Nacional de Gases de Efecto Invernadero realizado por el IDEAM, se tiene que las emisiones de GEI debidas a la deforestación en el año 2010, corresponden al 36% de las emisiones totales del país. Igualmente, las principales emisiones se han generado por la deforestación del bosque natural que se convierte en pastizales (40%), otras tierras forestales (25%) y en cultivos (11%). (IDEAM P. M., 2016).

Por otro lado, la reforestación en Colombia, tiene un enorme potencial debido a las condiciones climáticas que favorecen el rápido desarrollo de las plantaciones, la vocación forestal del suelo (54% del territorio) las excelentes condiciones del clima, la geografía y las políticas, planes y estrategias que se han lanzado en el país (Ministerio de Ambiente y Desarrollo Sostenible & IDEAM, 2019).

Los sistemas de bosques, las plantaciones forestales y los sistemas agroforestales, mitigan el cambio climático, dado que fijan carbono en su biomasa, necromasa y los suelos, constituyéndose en alternativas de sumideros de carbono atmosférico. De esta forma, los servicios ecosistémicos que prestan los bosques y sistemas forestales y agroforestales, dependiendo de la composición de las especies, la precipitación, la temperatura, las características del suelo, indican que en plantaciones forestales de 6 a 30 años, almacenan entre 0,03 y 0,11 Pg C año-1, lo cual puede estabilizar las emisiones de CO2 producto de la deforestación y cambios en el uso del suelo (Patiño Forero, 2018).

La implementación de proyectos de Mecanismos de Desarrollo Limpio (MDL) enfocados a plantaciones forestales, conservación de bosques y restauración ecológica, se constituyen en este sentido, en una alternativa viable para aprovechar el potencial que tiene el país, mitigar la emisión de GEI y disminuir la amenaza por avenidas torrenciales en las cuencas objeto de intervención (Chavarro M, 2008, como se citó en (Patiño Forero, 2018)).

2. Presentación del estudio de caso

Para el análisis de la reforestación como instrumento de captura de carbono y reducción de la amenaza en una cuenca con amenaza por avenida torrencial, se toma un estudio de caso, el cual fue elegido de acuerdo con la información disponible. El estudio de caso es el municipio de Cocorná en el departamento de Antioquia, en la microcuenca de la quebrada Guayabal, tributaria del río Cocorná. Esta quebrada reviste de importancia, dado que es un atractivo turístico y cultural, abastece el acueducto urbano, y tiene un Plan de Ordenamiento y Manejo de Microcuenca.

La microcuenca La Guayabal tiene una extensión aproximada de 1.371,53 Hectáreas (13,71 Km²), su cauce principal es la quebrada La Guayabal que tiene una longitud de 10,73 km y que abastece el acueducto del municipio de Cocorná. De acuerdo al documento diagnóstico del Esquema de Ordenamiento Territorial, la microcuenca de La Guayabal, tiene una aptitud de uso del suelo en toda su extensión para el uso forestal, en las categorías de bosque natural productor/protector, conservación, protección y/o manejo especial y plantación productora-protectora; sin embargo, el uso actual predominante es el forestal, con un 40,8%, seguido por el pecuario con un 29,9%, que es el que genera el mayor conflicto de uso por estar localizado en zonas de rondas hídricas, las cuales deben tener una función de protección, finalmente, el uso agrícola también es representativo en la microcuenca (MASORA, 2015).

Frente a las amenazas de origen socionatural, se tiene que la microcuenca presenta fenómenos de remoción en masa en la parte media y baja de la cuenca, asociados a los conflictos de uso por la actividad pecuaria y agrícola y las características geomorfológicas y de pendiente; y amenaza por avenidas torrenciales. La microcuenca tiene una alta pluviosidad, se estima en 4.311 mm al año, con una distribución bimodal, el cual es uno de los factores detonantes de las avenidas torrenciales, así como los procesos de remoción en masa (MASORA, 2015).

3. Proceso y resultados obtenidos

Para definir el factor de protección que tienen los usos actuales de la microcuenca La Guayabal que permita tener unos criterios clarificadores del comportamiento de la cuenca frente a eventos torrenciales, para a partir de ellos establecer la ordenación requerida, es decir, la restauración hidrológica y forestal, se tiene una metodología, fundamentada en un modelo paramétrico definido a partir de dos modelos: Universal Soil Loss Equation -USLE y el Modified Universal Soil Loss Equation -MUSLE, que da como resultado un índice de protección del suelo por la vegetación (Mintegui Aguirre & Robredo Sánchez, 2008).  Este índice, se desarrolla a partir de unos indicadores que representan la erosión fluvial, la vulnerabilidad del suelo a la erosión, la topografía del terreno, la cubierta vegetal, las prácticas de manejo y conservación de suelos, el volumen de escorrentía y el caudal punta generado en la cuenca (Mintegui Aguirre & Robredo Sánchez, 2008).

Los índices de protección que van desde 1,0 (máxima protección) a 0,0 (protección nula) y se corresponden para cada tipo de suelo diferenciado dentro de la cuenca. Para el caso de las pendientes que tiene la microcuenca, se tiene que el 3,15% del área de la microcuenca tiene una pendiente baja con el rango entre el 0-18%, media baja con el 9,21% del área, es decir con un rango entre el 19 y 35%, media con el 33,25% del área con un rango entre el 36 y 67%, alta con el 29,03% de la cuenca con un rango entre el 68 y 100% y muy alta con el 25,35% con un rango mayor al 100% de pendiente (CORNARE, 2008). Lo que quiere decir, que para la mayor parte del área de la microcuenca, las pendientes, condicionan los índices de protección por la vegetación, por lo que su uso debe ser revisado e intervenido, con el fin de intervenir las condiciones de amenaza de la microcuenca por avenidas torrenciales.

Tabla 1: Índices de protección del suelo por la vegetación en la microcuenca La Guayabal. Fuente: Elaboración propia a partir de (Mintegui Aguirre & Robredo Sánchez, 2008)

A partir de la metodología propuesta por Mintegui Aguirre y Robredo Sánchez, y la información disponible para la microcuenca, se clasificó tal como se desarrolla en la Tabla anterior, el índice de protección que tiene la cobertura actual del uso del suelo en la microcuenca, de esta forma se tiene que el 51,18% del área de estudio, presenta un índice de protección de 0,3; que corresponde a usos de cultivos densos y uso pecuario, es decir un índice muy bajo, que requiere una intervención en prácticas agrícolas y ambientales que sean más compatibles con la aptitud del uso del suelo y permita mejor la calidad del suelo y la cobertura para poder reducir la amenaza por avenida torrencial.

Foto  2: Cocorná, Antioquia, Colombia. Fuente: Viajar en verano

Los siguientes usos, con un factor de protección de 0,4 y 0,5, son los definidos por el uso urbano, cultivos agrícolas sin prácticas de conservación de suelos, y uso forestal con ecosistemas degradados e intervenidos, los cuales se presentan en áreas de pendiente media (entre 18% y 24%), es decir, la pendiente comprendida entre la iniciación de la erosión y la de arrastre total, y con un área correspondiente al 41,06% de la microcuenca. Estas áreas requieren igualmente una intervención, que permita ampliar la cobertura vegetal y con prácticas de conservación de suelos. Finalmente, se tiene el uso forestal por área de protección declarada y cultivos silvopastoriles: árboles, algunos rastrojos, arbustos, matorrales y espacios naturales con los pastos y forrajes, que corresponden solamente al 7,73% del área de la microcuenca y con un índice de protección de 1,0 y 0,9.

De acuerdo con estos resultados, es evidente, que para poder disminuir la amenaza por avenidas torrenciales en la microcuenca de La Guayabal, es necesario aumentar la reforestación, dado que estas aumentan las escorrentías en la cuenca y la regulación hídrica, no afecta a la erosión del suelo sino por el contrario ayuda a mitigar sus efectos por la interceptación, infiltración y retención de agua, además de evitar mayores pérdidas de suelo, que pueden aportar material en las avenidas torrenciales.

Ahora bien, frente al análisis de la reforestación como instrumento de captura de carbono en la microcuenca la guayabal, se tiene que los proyectos forestales en la mitigación de los gases de efecto invernadero, se pueden agrupar en 3 tipos, los enfocados a la conservación del carbono, es decir el control de las tasas de deforestación, protección de bosques, manejo forestal, entre otros, los proyectos de captura de carbono, a partir de las plantaciones forestales, aumento de la cobertura de bosques, agroforestería e intervención de bosques degradados y los proyectos de sustitución de carbono, enfocados al reemplazo de combustibles fósiles (Russo, 2009).

Para el caso del trabajo que ocupa este trabajo, y de acuerdo con las características que presenta la microcuenca La Guayabal, se tiene que las características agroecológicas (alta precipitación, suelos moderadamente profundos y bien drenados, buena radiación solar, alta luminosidad) propician un rápido desarrollo de los bosques y una acelerada producción de biomasa forestal (CORNARE, 2008), lo que permite que sea factible el desarrollo de proyectos enfocados a la conservación del carbono y a proyectos de captura de carbono.

De acuerdo con lo desarrollado en el numeral 7.1 del presente documento, se concluye que la microcuenca posee aproximadamente un 40% del área en coberturas que protegen el suelo y contribuyen con el mantenimiento y la regulación de los caudales, la captura de carbono, la regulación de la temperatura, la conservación y protección de la biodiversidad, mientras que el 60% restante se encuentra en cultivos y pastos, en su mayoría como soporte de la economía de su población.

Ahora bien, y teniendo en cuenta las características de la microcuenca, es factible el desarrollo de proyectos de Mecanismos de Desarrollo Limpio (MDL), que incluya las plantaciones forestales y los bosques existentes a un bajo costo. En estos proyectos, se pueden incluir acciones enfocadas a los sistemas agroforestales, plantaciones protectoras, plantaciones forestales y proyectos REDD + (Reducción de emisiones por deforestación y degradación) como alternativas de mitigación en áreas de bosques (Chavarro M, 2008, como se citó en (Patiño Forero, 2018)).

De esta forma, se tiene que a 558,48 de la microcuenca La Guayabal (las definidas como áreas para la recuperación ambiental, específicamente en las áreas de alta pendiente, rondas hídricas y partes altas de la microcuenca) son aptas para el desarrollo de proyectos de conservación de carbono, según el análisis realizado en el numeral anterior, y 136,87 Ha (producción agroforestal) podrían destinarse a proyectos de captura de carbono. Es necesario anotar, que este análisis es meramente descriptivo, enfocado al potencial de desarrollo de proyectos MDL, dado que estimar la biomasa total, almacenamiento y fijación de carbono atmosférico en biomasa arriba y abajo del suelo en plantaciones forestales y sistemas agroforestales existentes en la microcuenca, requieren mediciones en campo, que permitan definir el potencial de almacenamiento del carbono, y no es el alcance del presente trabajo. (Patiño Forero, 2018).

De acuerdo con el estudio citado de captura en biomasa en plantaciones forestales y sistemas agroforestales en una localidad del departamento del Tolima en Colombia, se tiene que los sistemas agroforestales y las plantaciones forestales capturan grandes cantidades de carbono atmosférico, con valores que van de 18,6 a 64,4 Mg C por hectárea, lo que demuestra la importancia de estos ecosistemas en la mitigación del cambio climático, adicional a ello, la importancia de estos sistemas de uso del suelo radica en que además de mitigar el cambio climático generan productos u otros servicios que apoyan el bienestar de los productores y sus familias. Aunque no es comparable, con el área de estudio, tomando simplemente como referencia el valor más bajo de 18,6 MG C ha, las 292 hectáreas de la microcuenca La Guayabal que se encuentran en bosque primario y secundario, podrían almacenar 5.431,2 Mg C ha^-1 por año (Patiño Forero, 2018).

Conclusiones

De acuerdo con la documentación revisada y analizada, se pude decir como conclusión general que la reforestación intercepta fuertemente la escorrentía superficial, donde la cobertura vegetal (bosques, plantaciones forestales, sistemas agroforestales), juega un papel importante en la retención e infiltración, aportando de esta forma en la disminución de la amenaza por avenidas torrenciales.

En el análisis del estudio de caso, y según la aplicación del índice de protección de una cuenca como factor detonante de una avenida torrencial, se tuvo que el uso actual del suelo de la microcuenca La Guayabal genera unos conflictos de uso del suelo, que hacen que el 51,18% del área de estudio, presenta un índice bajo de protección (0,3), que requiere una intervención en prácticas agrícolas y ambientales que sean más compatibles con la aptitud del uso del suelo y permita mejor la calidad del suelo y la cobertura para poder reducir la amenaza por avenida torrencial.

Frente al análisis de la reforestación como instrumento de captura de carbono, solo se obtuvieron resultados descriptivos, dado que se requieren metodologías robustas y mediciones en campo, para obtener insumos que puedan dar cuenta del potencial de desarrollo de proyectos de reforestación o de MDL a partir de la captura de carbono, por lo tanto, solo se pudo evidenciar la importancia de los bosques y sistemas forestales para la mitigación del cambio climático, a partir de la bibliografía consultada.

Reseña del Autor

Reseña del autor: Jorge Andrés Castro Rivera, es Administrador Ambiental de profesión, egresado de la Universidad Tecnológica de Pereira (Colombia) y máster en gestión ambiental urbana, por la Universidad Nacional de Córdoba (Argentina). Recientemente se graduó del Máster de Gestión del Riesgo de Desastres y Gobernanza Climática de Structuralia.

Tiene una experiencia profesional de más de 20 años, especialmente en las áreas de planificación y políticas y gestión pública, gestión del riesgo de desastres y evaluación ambiental de proyectos en diferentes sectores: Así mismo es docente universitario en el área ambiental y gestión del riesgo de desastres.

Testimonio del autor:

1. ¿Qué es lo que más destacarías del máster?

«El máster en gestión del riesgo de desastres y gobernanza climática, tiene varios puntos destacables: sus profesores son personas destacadas en las temáticas que imparten, lo cual se vio reflejado en el contenido. Igualmente, el diseño y contenido de los diferentes módulos abarcan ampliamente la temática de la gestión del riesgo y la gestión del cambio climático, lo que lo hace muy completo, con un nivel de profundidad suficiente para formarse adecuadamente.«

2. ¿En crees que te va ayudar en tu desarrollo profesional?

«Particularmente, mi campo profesional actual es la gestión del riesgo de desastres, por lo que considero que haber cursado el máster me brindó las herramientas necesarias para ahondar en el campo de estudio de los riesgo de desastres y los riesgos climáticos. Considero que me puede ayudar a escalar profesionalmente, en cargos en los que pueda marcar una diferencia en las políticas públicas.«

3. ¿Por qué elegiste Structuralia?

«La modalidad virtual que tiene Structuralia es muy conveniente para profesionales que como yo, no siempre tienen horarios fijos para dedicarse el estudio. Por lo tanto, poder contar con los módulos disponibles en todo momento y lugar, lo hace ideal para avanzar profesionalmente.«

¿Se puede encontrar el encaje óptimo del BIM en la obra civil? Este interesante Proyecto TFM se adentra en las problemáticas y ejecuciones óptimas de su proyecto.

La demanda del uso y aplicación de la metodología BIM, ya sea en diseño o en obra, es cada vez más creciente, por parte de la Administración y de entidades privadas, y el mundo de la edificación y la arquitectura nos lleva a nosotros, los ingenieros civiles, una clara ventaja.

Esta ventaja queda reflejada, por una parte, en la limitada madurez de los softwares de ingeniería civil disponibles en el mercado y, por otra parte, en los conocimientos de la metodología BIM por parte de técnicos y de clientes, quienes, a menudo, no conocen en profundidad las múltiples ventajas de esta nueva forma de trabajar. Por tales motivos, nos encontramos en un estado del arte del BIM en la obra civil en el cual los avances de los softwares y las necesidades o problemas encontrados por los técnicos se retroalimentan, permitiendo a ambos crecer, mejorar y, en definitiva, encontrar el encaje óptimo del BIM en la obra civil.

Si bien los condicionantes de una edificación son particulares, ¿qué margen de maniobra tiene el BIM en una obra de ingeniería civil? Y, particularmente, ¿qué margen de maniobra tiene en una obra lineal? Nos movemos en un espacio mucho más grande (o largo), con elementos lineales que pueden tener kilómetros de distancia y que, por tanto, cualquier modificación en dicho elemento repercute en otros múltiples elementos, no solamente de manera lineal sino también bidimensional y tridimensionalmente y que, a su vez, tienen un alto impacto paisajístico, ambiental, social y económico.

El Máster BIM avanzado en diseño y ejecución de obras lineales de Structuralia trata de abordar estas problemáticas. Tras cursar este Máster, nuestro ex alumno Jordi Moliner se ha aventurado a abordar dichas problemáticas él mismo en un proyecto de obra lineal con su Trabajo Final de Máster, el cual sintetiza en este increíble artículo.

TFM, Línea Ferrocarril Andalucía – Murcia, del PK 0+000 AL 1+049,452, en Guadix, Provincia de Granada

El objetivo del TFM es demostrar y poner en práctica una visión y enfoque global de los problemas reales que se encuentran a la hora de enfrentarse a un proyecto de Ingeniería Civil (concretamente, de una obra lineal), utilizando la metodología BIM.

Los puntos a desarrollar en el TFM son los siguientes:

1. Elaboración de un BEP
2. Definición de las fases del proyecto
3. Diseño y planificación del proyecto de obra lineal
4. Presentación realista del proyecto

Ámbito del Proyecto

Para el presente TFM, y de acuerdo con las directrices e información base proporcionadas por Structuralia, se ha abordado el Proyecto constructivo de línea de ferrocarril Andalucía – Murcia, del PK 0+000 al 1+049,452, en Guadix, provincia de Granada, España.

Si bien el proyecto constructivo gira en torno a esta línea de ferrocarril, en el ámbito de proyecto existe una zona urbana y un libramiento carretero. Estos dos elementos no se han desarrollado a nivel de proyecto constructivo, pero sí se han considerado a la hora de integrar la línea de ferrocarril en el entorno dentro delmodelo Infraworks,lo cual ha ayudado a tomar mejores decisiones a lo largo del proyecto.

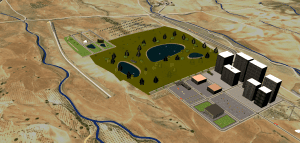

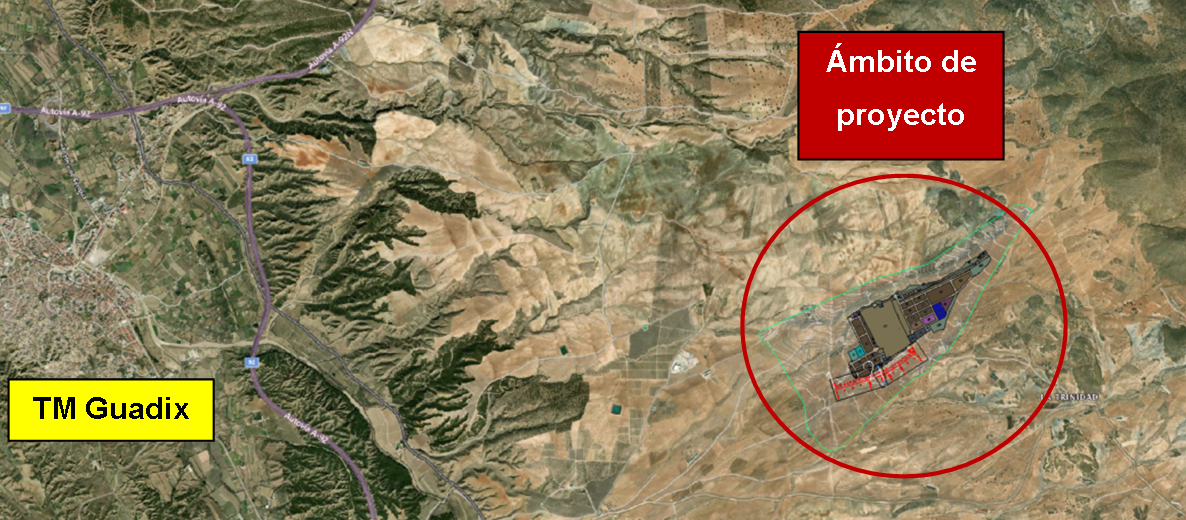

Figura 1. Ámbito de proyecto de la nueva urbanización. Se observa la A-92 en su paso por Guadix, visto en ortofoto en planta.

Figura 2. Ámbito de proyecto de la nueva urbanización. En primer plano, la línea de ferrocarril proyectada y al fondo, el libramiento carretero, todo modelado en Infraworks.

Elaboración del BIM Execution Plan

En el Plan de Ejecución BIM (BIM Execution Plan, BEP) se detalla la estrategia de utilización de BIM para el proyecto, así como las capacidades y competencias del equipo redactor del proyecto para cumplir con los requisitos de información del cliente.

En los puntos siguientes expongo los puntos más relevantes del BEP.

Objetivos y usos BIM

De acuerdo con las directrices del cliente, el objetivo general de la utilización de BIM es prevenir que existan cambios críticos tanto en el tiempo asignado para cada actividad como en el presupuesto por el cuál ha sido contratado el servicio.

Los objetivos específicos marcados durante la ejecución del proyecto son:

1. Visualizar la solución para facilitar la interpretación y comunicación del proyecto.

1. 1. 1. Generar planos más coherentes.
      2. Analizar los puntos críticos e incidencias del proyecto.
      3. Identificar y ubicar elementos o materiales dentro del edificio o infraestructura para tomar decisiones.

      2. Facilitar la trazabilidad del avance del proyecto.

1. 1. 1. Seguimiento del desarrollo del proyecto.
      2. Evaluar la correcta definición de la propuesta.

3. Facilitar la gestión de la infraestructura acabada.

1. 1. 1. Identificar y ubicar los elementos o materiales dentro del edificio o infraestructura.

Responsable de cada objetivo y uso BIM

Los objetivos y usos BIM, así como los entregables BIM necesarios, quedan asignados a uno o múltiples técnicos del equipo redactor, quiénes se encargan de asegurar su calidad y utilidad a lo largo de la redacción de proyecto. Para este TFM, mi rol sería de BIM mánager, además de coordinador de proyecto, pero contaría con el apoyo de especialistas de cada rama de ingeniería y modeladores.

En algunos objetivos y usos BIM también se requiere la participación y supervisión de técnicos del cliente.

Entregables BIM

Se entiende por Entregables BIM todos los documentos e información necesaria para la obtención de modelos BIM, así como todos los productos resultantes del uso de herramientas y flujos de trabajo BIM.

Estrategia de colaboración y entorno de datos compartidos (CDE)

El CDE está compuesto por la plataforma BIM 360, ya que los softwares con los que se va a trabajar son de Autodesk.

Estructuración de los modelos BIM

El conjunto de la información digital del proyecto estará segregado en varios modelos BIM, con una codificación específica, como, por ejemplo:

Los modelos de Disciplina se generarán sobre la plataforma Civil 3D y AUTODESK REVIT 2022.

Estos modelos contendrán toda la información necesaria referente a los elementos modelados, su detalle geométrico y la información contenida en ellos, para hacerlos compatibles con los usos definidos en este BEP.

Los Modelos de cada Disciplina se integrarán y constituirán el modelo federado de coordinación, que se denominará Modelo Federado. El equipo de proyecto proporcionará cada modelo de Disciplina validado con el fin de efectuar la federación de modelos de acuerdo con el PEB. El responsable BIM será responsable de la generación y mantenimiento del Modelo Federado.

El Modelo Federado se compondrá de los diferentes modelos de Disciplina en formato IFC y estos archivos se federarán sobre la plataforma NAVISWORKS MANAGE 2022 y se podrán visualizar sobre la plataforma NAVISWORKS FREEDOM 2016 o superior. Además, los mismos archivos IFC, estarán disponibles individualmente, con el fin de que cualquier agente pueda realizar la federación de los archivos que componen el modelo federado, en cualquier plataforma o visor IFC.

Coordenadas de referencia

Con el objetivo de que la disposición de los elementos sea compatible entre los distintos modelos a la hora de formar el Modelo Federado, todos los modelos deberán disponer de coordenadas idénticas en su espacio BIM.

Se deben definir dos coordenadas UTM en el sistema ETRS89 correspondientes a los ejes X, Y y Z, y que servirán de nexo común entre los modelos, con bases georeferenciadas obtenidas del levantamiento topográfico previsto.

Contenido paramétrico del modelo

Los niveles de información (LOI) están divididos en 4 grupos:

• LOI 1: Entregable de los proyectos Básicos.

• LOI 2: Entregable de proyectos ejecutivos.
• LOI 3: Entregable a Final de obra (As built).

• LOI 4: Entregable por el modelo de Operación y Mantenimiento.

En este proyecto se utilizará LOI 2.

Plan de aseguramiento de la calidad de la información (PACI)

Para garantizar la calidad de la información introducida en el modelo y obtener unos entregables finales con información fiable, se realizarán las acciones de control internas de los modelos, realizadas principalmente por el BIM Manager y modeladores.

Definición de las fases del proyecto

Una vez elaborado el BEP, conviene definir las fases de redacción del proyecto, que son las siguientes:

1. Diseño conceptual.
2. Diseño de detalle.
3. Property Sets y generación de sólidos.
4. Exportación del modelo.

Estas fases se abordan a lo largo del Diseño del proyecto de obra lineal, detallado a continuación.

Diseño del proyecto de obra lineal

Diseño conceptual

La zona de proyecto viene dada por el enunciado del propio TFM, como podría venir dada por el cliente del proyecto u obra en cuestión.

El corredor escogido tiene un impacto ambiental y urbanístico bajo, con pocos o ningún servicio afectado y evadiendo cualquier cruce con otras infraestructuras viales o cauces que pudieran necesitar grandes viaductos. Tampoco se interfiere con el desarrollo urbanístico actual del núcleo urbano. La variante carretera queda en el otro lado del núcleo urbano, paralela al ferrocarril.

Figura 3. Ubicación del corredor ferroviario. Infraworks ayuda a analizar el espacio disponible, así como el impacto con otras infraestructuras y zonas urbanos. También la interferencia con servicios urbanos y cauces hidrológicos.

Diseño del detalle

Se ha utilizado la topografía proporcionada por Structuralia, con un nivel de detalle suficiente para desarrollar el proyecto de detalle. A partir de esta topografía, se ha obtenido una superficie conCivil 3Dsobre la cual se diseñará el trazado ferroviario.

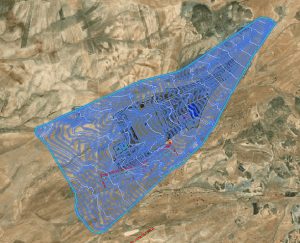

Figura 4. Superficie TIN “EG” (Existing Ground) creada a partir de la topografía proporcionada.

• • Normativa: Se ha seguido la normativa vigente de ADIF, teniendo en cuenta valores máximos en situaciones normales y excepcionales.
  • Velocidad del diseño: De acuerdo con las directrices del cliente, la velocidad de proyecto es de 120 km/h. La velocidad mínima para comprobar la insuficiencia de peralte se limita a 80 km/h.

Estas velocidades permitirían, si se cumplen ciertos requerimientos de trazado en función de parámetros como la orografía, grado de urbanización y otros condicionantes, la circulación de trenes tanto de pasajeros como de mercancías.

1. 1. 1. Planeamiento de desarrollo urbanístico e industrial de la zona, proporcionado por Structuralia.
      2. Presencia de edificaciones o industrias.
      3. Presencia de infraestructuras viarias y ferroviarias en la zona.
      4. Presencia de zonas ambientales protegidas.
      5. Presencia de dominio público hidráulico.

El trazado en planta se compone de alineaciones recta, clotoide (L=160 m) y curva (R = 800 m).

El peralte se ha limitado a 140 mm en la curva de 800 metros de radio, para los cuales las clotoides de 160 metros de longitud permiten la correcta transición de peralte.

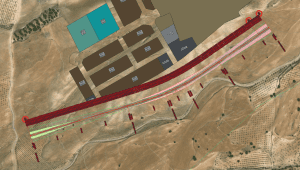

Figura 5. Planta del trazado ferroviario.

• • Trazado en alzado: Se limita la pendiente longitudinal al 1,5% (es decir, 15 milésimas), con el objetivo de que puedan circular trenes de pasajeros y de mercancías.

Se podría haber subido a 25 milésimas para reducir el movimiento de tierras, ya que el terreno es accidentado, pero se ha preferido mantenerlo a 15 milésimas para habilitar la operación de ambos trenes.

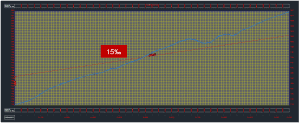

Figura 6. Alzado del trazado ferroviario, con pendiente constante de 15 milésimas. En rojo, el trazado en alzado y en azul, el terreno natural.

• • Otros condicionantes: La altura máxima de desmonte es de 9 metros, mientras que la altura máxima de terraplén es de 11 metros. Son alturas considerables pero que están presentes en otras obras ferroviarias del país ya ejecutadas.

No se han previsto apartaderos ni estaciones, por lo que no se ha analizado la necesidad de verificar ningún aspecto de trazado relacionado con aparatos de vías, desvíos, cambios, piquetes, etc. El diseño de la estación de este núcleo urbano podría ser una línea de trabajo futura a desarrollar en otro TFM relacionado con la metodología BIM, pero que queda fuera del alcance del presente TFM.

Debido a que no hay intersección con otras obras lineales o zonas urbanizadas, y debido a la inexistencia de túneles, no se ha contemplado ninguna normativa ni especificación para gálibos.

• • Sección tipo: Se ha diseñado una sección tipo clásica de ferrocarril, a partir de la herramienta SubAssembly Composer de Civil 3D, incluyendo los elementos ferroviarios más comunes, de acuerdo con las directrices y dimensiones solicitadas por el cliente, tales como:

• • • Tren, traviesas y raíles.
    • Balasto, subbalasto y capa de forma.
    • Canalizaciones.
    • Terraplén y desmonte.

    • Cunetas.

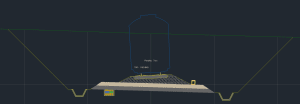

Figura 7. Sección transversal con la presencia de elementos de drenaje longitudinal y canalizaciones, obtenida de SubAssembly Composer.

• • Obra lineal: Una vez recogidos todos los elementos de trazado en planta, alzado y sección, se ha procedido a obtener la obra lineal (corridor).

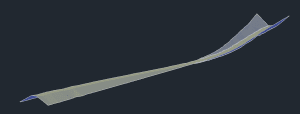

Figura 8. Aspecto de la obra lineal vista en el Object Viewer de Civil 3D.

Según indicaciones del cliente, debido a la orografía y a la necesidad de túneles en otros tramos de la línea, esta línea se concibe como la primera línea alimentada mediante baterías eléctricas recargables en origen y destino, por lo que se prescinde de la electrificación de la línea y la catenaria asociada.

• Señalización y comunicaciones

Se ha previsto la instalación de canaletas y prismas de señalización y comunicaciones en la sección tipo ferroviaria.

No se han detectado servicios urbanos en el ámbito de proyecto, por lo que no hay necesidad de afectar ningún servicio ni diseñar ninguna reposición.

Se han diseñado y programado los códigos necesarios a partir de SubAssembly Composer de Civil 3D para cada uno de los volúmenes, superficies y longitudes de los distintos elementos que componen la sección tipo, para poder obtener de forma automatizada las mediciones de cada uno de esos elementos.

Se han obtenido los planos de planta – perfil y secciones transversales.

Property Sets y generacion de sólidos

A cada uno de los elementos que componen la sección tipo se les ha asignado un conjunto de propiedades o property sets (PSETs).

Las propiedades mecanizadas (como puede ser el volumen de subbalasto) son las que aportan la información más interesante y que puede ser actualizada de forma sencilla en caso de que la obra sufra modificaciones.

Por desgracia, Civil 3D solo permite obtener volúmenes mecanizados, por lo que, para raíles o canalizaciones, cuyos elementos es interesante conocer la longitud, se debe configurar la obtención de ese dato a partir de fórmulas, que suelen consistir en la división del volumen que Civil 3D obtiene de forma automática entre la sección de raíl o canalización, que debe ser introducida por el usuario.

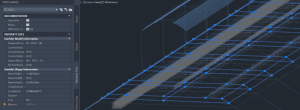

Una vez generados los sólidos del modelo, se pueden visualizar los PSETs mecanizados.

Exportación del modelo

• Exportación a Navisworks

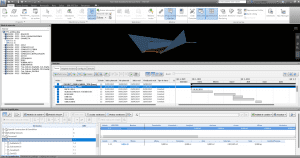

Se ha exportado toda la información generada por Civil 3D a Navisworks, y se ha generado un plan de obra asociado a cada uno de los elementos importados. Este plan de obra permite asociar cada sólido con una tarea, de manera que se puede ver el avance parcial de la obra y los sólidos en función de las tareas completadas asociadas a dichos sólidos.

Navisworks aglutina información como PSETs, planes de obra, visualizaciones 3D e interferencias. De haber tenido estructuras u otros elementos diseñados en otros softwares, como Revit, hubiera sido posible importarlos a Navisworks para verlos de manera conjunta.

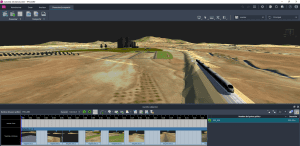

Figura 10. Aspecto del modelo importado a Navisworks con la planificación de obra.

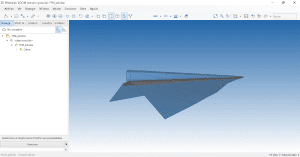

También se ha exportado el modelo a IFC, para que pueda visualizarse con los distintos visores gratuitos disponibles en el mercado. En este caso, el visor elegido esBIMcollab.

¿Cómo podemos comprobar la importancia de la Identidad en una sociedad cada vez más digitalizada? Este interesante TFM profundiza en ello.

Proyecto TFM: Tecnologías de registro distribuido (DLT) aplicadas a la identidad digital y auto soberana (SSI)

El trabajo realizado por Borja Lanza ex-alumno el Máster en Ciberseguridad y Gestión de la Información en Structuralia y tutorizado por Óscar García-Rama abordó las sinergias que pueden aportar las tecnologías de registro distribuido (DLT) cuyo exponen más popular es blockchain, a la gestión y seguridad de las identidades digitales.

Las cadenas de bloques al estar diseñadas para asegurar la trazabilidad y transparencia de las transacciones, al firmarse mediante el uso de métodos criptográficos, imposibilitan que puedan ser manipuladas o falsificadas por actores maliciosos. Esta inmutabilidad unida a ser sistemas distribuidos, evita la censura y puede favorecer la creación de identidades digitales resuelven los problemas de más de mil millones de personas que actualmente carecen de cualquier tipo de identidad.

Cada vez nuestros datos están más expuestos ya que tenemos que gestionar múltiples identidades o cuentas de usuario. Esto no solo ocurre en redes sociales o páginas webs, sino que para realizar trámites ante las administraciones públicas debemos de contar con medios que nos identifiquen y autoricen a realizar dichos trámites de manera segura y confiable.

Retomar el control de nuestros datos para gestionar quien tiene acceso a ellos y con qué fines es otro de los problemas que idealmente Blockchain puede solventar. Contar con una única fuente de verdad confiable hace mucho más sencillo la autenticación y la verificación de una identidad digital, sin comprometer la privacidad del dueño de la identidad, beneficiando a la ciberseguridad mitigando los riesgos de suplantaciones y robos de identidad.

La investigación aborda desde un marco teórico, el estado del arte sobre las aplicaciones de las tecnologías DLT y específicamente Blockchain a la gestión de la identidad digital, haciendo una revisión de las tecnologías involucradas y las soluciones actuales o futuras en un plazo corto de tiempo.

Objetivos del TFM

Para la realización del TFM se plantearon los siguientes objetivos.

Objetivos teóricos:

• • Realizar un estudio del estado del arte actual de la aplicación de las tecnologías blockchain a la identidad digital.

  • Identificar las aplicaciones disruptivas de las tecnologías DLT y sus casos de uso.
  • Definir buenas prácticas en la aplicación de dichas tecnologías principalmente en los campos de identidad, privacidad y ciberseguridad

  • Resumir las conclusiones obtenidas y detectar futuras tendencias en el campo de estudio de este trabajo.

Personalmente también escogí dicho tema para obtener una visión clara y completa de los conceptos referentes a la identidad digital, sobre todo la identidad auto soberana y de las tecnologías Blockchain y DLT aplicadas a la identidad junto a fundamentos básicos de tecnologías previas.

¿Por qué es tan importante el concepto de identidad para nuestra existencia tanto física como digital?

Definición de Identidad

Algunas definiciones de la DRAE para identidad son

1. 1. Conjunto de rasgos propios de un individuo o de una colectividad que los caracterizan frente a los demás.
   2. f. Conciencia que una persona o colectividad tiene de ser ella misma y distinta a las demás.

¿Es la identidad es un derecho ligado al ser humano?

Dentro del consenso mundial que es la Declaración Universal de Derechos Humanos (DUDH) de 1948, el término identidad no aparece ninguna vez nombrado en toda la extensión del texto.

Podemos asegurar que si las personas no son correctamente identificadas y cuentan con una identidad única no pueden ejercer los derechos definidos en:

• • Artículo 6: Todo ser humano tiene derecho, en todas partes, al reconocimiento de su personalidad jurídica.

  • Artículo 15.1: Toda persona tiene derecho a una nacionalidad.
  • Artículo 17: Toda persona tiene derecho a la propiedad, individual y colectivamente.

  • Otros derechos como el matrimonio (Artículo 16), participar en el gobierno de su país (Artículo 21), derecho a seguridad social (Artículo 22),

Todos estos artículos están relacionados con la identificación de una persona y su acceso a dichos derechos y mantenimiento de un registro que le asegure la defensa de dichos derechos. Por tanto, el derecho de una identidad de una persona es fundamental para el ejercicio de dichos derechos básicos

Identidad Autosoberana

Actualmente no existe un consenso pleno de la definición de identidad auto-soberana.

La identidad auto-soberana es el siguiente peldaño más allá de la identidad centrada en el usuario, y esto significa que debe comenzar en el mismo lugar: el usuario tiene que ser el centro de la administración de la identidad. Esto requiere no sólo la interoperabilidad de la identidad de un usuario a través de múltiples localizaciones, con el consentimiento del usuario, sino también un verdadero control del usuario de esa identidad digital, creando una verdadera independencia del usuario.

Para lograrlo, una identidad autosuficiente debe ser transportable; no puede limitarse a un único sitio o ubicación.

Uno de los pioneros de la identidad Christopher Allen en el año 2016, estableció 10 principios para la identidad auto-soberana que se han convertido en una referencia en la materia.

Dichos principios son:

1. 1. Acceso: los usuarios deben tener acceso a sus propios datos.

   2. Consentimiento: los usuarios deben aceptar previamente el uso de su identidad por terceros.
   3. Control: los usuarios deben poder controlar sus identidades.
   4. Existencia: los usuarios deben tener una existencia independiente.
   5. Interoperabilidad: las identidades deben poder utilizarse ampliamente.
   6. Minimización: la divulgación de reclamaciones debe reducirse.
   7. Persistencia: las identidades deben ser duraderas.
   8. Protección: los derechos de los usuarios deben ser protegidos.
   9. Portabilidad: la información y los servicios sobre identidad deben ser portables.
   10. Transparencia: los sistemas y algoritmos deben ser transparentes.

Se considera que la identidad auto-soberana es un modelo de identidad digital siempre que cumpla con los siguientes 16 principios.

1. 1. Las personas pueden generar sus propios identificadores únicos (control, existencia).

   2. Las personas tienen el control de sus autenticadores (acceso, control, existencia).
   3. Las personas tienen el control de sus credenciales y certificados digitales (acceso, control, existencia).
   4. Las personas pueden recuperar las credenciales y certificados en caso de pérdida o robo de sus autenticadores (acceso, control, existencia, persistencia y protección).
   5. Las personas administran y controlan los datos asociados con su identidad digital (acceso, control).
   6. Las personas pueden hacer divulgaciones selectivas de datos (consentimiento, control, minimización, protección).
   7. La información de identificación personal (IIP) de los individuos se minimiza (minimización, protección).
   8. Las pruebas criptográficas de la propiedad de los identificadores se pueden encontrar en…
   9. una red pública descentralizada (interoperabilidad, persistencia, transparencia).
   10. Las pruebas criptográficas de la propiedad y la validez de las credenciales se pueden encontrar en…
   11. una red pública descentralizada (interoperabilidad, persistencia, transparencia).
   12. El derecho al olvido está garantizado (protección).
   13. Las unidades de gestión de identidad (billeteras digitales) son portables (portabilidad).
   14. Los proveedores de billeteras digitales no tienen acceso a la información sobre el acceso de los individuos a los servicios o las interacciones con otros (acceso, control, protección).
   15. Las copias de seguridad garantizan los niveles máximos de seguridad y privacidad (persistencia, protección).

   16. Las implementaciones cumplen con las políticas regulatorias (protección).

Soluciones de Identidad Digital en Blockchain

El trabajo también analizó algunas de las diferentes soluciones de identidad basadas en blockchain disponibles en junio de 2021.

Aparte de Sovrin e Hyperledger Indy se destaca el desarrollo español impulsado por Alastria.

AlastriaID es el proyecto de Identidad Digital de la Comisión de Identidad de Alastria. Su propuesta de Identidad Digital en Blockchain pretende proporcionar un marco de infraestructura y desarrollo, para llevar a cabo proyectos de Identidad Digital Soberana, con plena validez legal en la zona euro, siguiendo las siguientes premisas:

• Habilitar un marco para hacer uso de la SSI usando Blockchain, con el Informe Legal SSI eIDAS, también llamado «eIDAS Bridge».

• Seguir las directrices del Informe del Taller de Identidad Electrónica, del Observatorio y Foro EUBlockchain.
• Cumplir con el Reglamento eIDAS, según el Reglamento (UE) nº 910/2014 del Parlamento Europeo y del Consejo, de 23 de julio de 2014, relativo a la identificación electrónica y los servicios de confianza para las transacciones electrónicas en el mercado interior y por el que se deroga la Directiva 1999/93/CE.

• Hacer de la Identidad Digital en Blockchain y el GRPD dos herramientas complementarias, siguiendo las recomendaciones descritas en el Observatorio y Foro EUBlockchain y el estudio del Servicio de Investigación del Parlamento Europeo.

Alastria ID es un modelo maduro que sigue los estándares W3C y ha servido de base al European Self Sovereign Identity Framework  (ESSIF) y a los procesos de estandarización de UNE, CEN/CENELEC, ETSI, ITU e ISO, considerado un estándar de facto. Es Interoperable con ESSIF, proyecto europeo SSI dentro de EBSI e impulsado por el EBP. Actualmente es el estándar UNE 71307.

Pruebas de conocimiento cero (Zero Knowledge Proofs)

Las pruebas de conocimiento cero posibilitan a una parte de una interacción acreditar a otras partes involucradas que una afirmación que realiza es verdadera, sin revelar ninguna información más allá de la validez de la afirmación en sí misma.

A las partes involucradas se les llama comúnmente demostradores y verificadores, y la afirmación que comparten de manera privada y segura se llama testigo. Su principal objetivo es desvelar el menor número de datos posibles entre las dos partes involucradas.

Las pruebas de conocimiento cero se utilizar para comprobar que se está en posición de un conocimiento concreto sin revelar ninguna información sobre el conocimiento mismo.

Algunos ejemplos de la aplicación de las ZKP son:

• • Demostrar que una persona es mayor de edad, sin revelar la fecha de nacimiento ni su edad actual.

  • El empadronamiento en una localidad sin mostrar la dirección del domicilio y siendo capaz de usar los servicios del ayuntamiento donde uno reside legalmente.
  • Demostrar la posesión de una cantidad mínima de dinero para afrontar un pago o una compra, sin mostrar el saldo total o propiedades que sirven de aval.

  • Demostrar que se tiene unos permisos concretos y licencias que permitan que un vehículo es capaz de circular sin comprometer la privacidad de su propietario.

Las pruebas de conocimiento se utilizan a menudo en la informática para:

• • Probar la propia identidad (por ejemplo, protocolo de autenticación).

  • Probar que uno pertenece a un grupo con privilegios.

  • Demostrar que se ha hecho algo correctamente (realizar un pago).

Para que una prueba ZKP funcione es necesario cumplir determinados parámetros:

• • Exhaustividad: Si la declaración es verdadera, entonces un verificador honesto puede ser convencido de ello por un demostrador honesto.

  • Solidez: Si el demostrador es deshonesto, no pueden convencer al verificador de la solidez de la declaración mintiendo.

  • Conocimiento Cero: Si la declaración es verdadera, el verificador no tendrá idea de cuál es la declaración en realidad.

Conclusiones

La investigación del TFM me permitió comprobar la importancia de la Identidad en una sociedad cada vez más digitalizada y donde las personas, están definidas por diferentes identidades. Estas identidades están en riesgo por diferentes ciber amenazas como pueden ser la usurpación de identidad, el phishing y el robo de credenciales, produciéndose un gran impacto no solo económico cuando se compromete o roban una de nuestras identidades, como puede ser un perfil en una red social.

Por tanto, debemos de ser conscientes de todos los derechos y herramientas que tenemos a nuestra disposición para proteger nuestra información personal que sirve para trazar y analizar nuestros comportamientos con el riesgo de invasión a nuestra privacidad o de vigilancia de nuestros movimientos y pensamientos.

Las tecnologías de registro distribuido (DLT), cuyo máximo exponente es Blockchain, proporcionan la capa tecnológica necesaria para asegurar dicho control de manera segura, resiliente y resistente. Tecnologías que han dado un paso de gigante en estos últimos años, y que están transformando como se intercambia el valor.

Aunque son mayoritariamente conocidas por su aplicación en las criptomonedas su sistema su uso en el campo de la identidad digital es uno de los más revolucionarios, sobre todo en las identidades autosoberanas (SSI). La unión con otras tecnologías como las pruebas de conocimiento zero (ZKP) van a suponer un gran avance en como nos relacionamos en el mundo digital, aportando mayor confianza, seguridad, privacidad y control sobre nuestros datos, a la vez que se asegura la Confidencialidad, Integridad y Disponibilidad de ellos.

En Structuralia agradecemos el enorme desempeño e iniciativa de Borja Lanza y su proyecto TFM. ¿Quieres desarrollar tu futuro profesional igual que Borja? Puedes ingresar a nuestro sitio de Structuralia e investigar la importante cantidad de material formativo en este sector, y adicionalmente la variedad de maestrías especializadas que necesitas para conseguir tus objetivos.

¡Un nuevo proyecto TFM! Nos demuestra cómo la metodología BIM y su versatilidad en el mundo de la construcción nos permite constantemente estar innovando el trabajo colaborativo. Como la realización de un proyecto constructivo, lo cual, nos permite la fácil gestión del mismo permitiendo conseguir eficacia y eficiencia en los procesos involucrados.

Descripción del proyecto: Planificación de Proyectos de Arquitectura con Enfoque en Control de Obras 4D

Tras cursar el Máster en BIM aplicado a la Edificación en Structuralia, se realiza este proyecto TFM, que consta de un edificio de apartamentos de (poner niveles) y dos sótanos de parqueos, cada nivel posee 3 apartamentos con un dormitorio y 1.5 baños, el sistema constructivo del proyecto es un sistema mixto con muros de concreto de corte y marcos estructurales. Para la circulación vertical el edificio consta de un módulo de gradas y un ascensor principal. En el ingreso principal se localiza una doble altura que ayuda a mantener la iluminación y ventilación de todos los pasillos que conectan los apartamentos.

Para poder dar un énfasis a la planeación 4d del proyecto en estudio, como punto principal se inicio el proceso de trabajo con el modelado 3d, este se generó por medio de la herramienta Revit ayudando al control de datos BIM que proporcionaría una mejor gestión en el proceso de costeo 5D.

Proceso de Modelado

Modelo de obra gris:

Utilizando la herramienta de modelado Revit se realizó el levantamiento de todos los elementos estructurales, como columnas, muros de carga, losas y vigas entre otros el cual sirvió como esqueleto principal del edificio. Posterior a ello se realizó el levantamiento de todos los cerramientos del proyecto desde las divisiones exteriores hasta las divisiones entre apartamentos los cuales se realizaron con muros de mampostería de block.

Modelado de Arquitectura:

Posterior al modelado de la estructura principal y secundaria previamente explicada, se realizó el recubrimiento del proyecto por medio del modelado independiente de acabados finales o terminaciones finales, esto incluye los recubrimientos de pisos, recubrimientos de muros, y cubiertas, también se hizo el levantado de muros de tabiques de tabla-yeso para las divisiones interiores de ambientes en los apartamentos, se agregaron los cielos suspendidos de tabla-yeso en apartamentos y en servicios sanitarios. El nivel detalle alcanzado en estos acabados incluye zócalos y barandillas de vidrio templado, esto para poder ser planificada en una simulación 4D.

Modelado de instalaciones hidrosanitarias:

Con relación al modelado de instalaciones hidrosanitarias del proyecto se procedió a levantar los sistemas de aguas sanitarias, sistema de agua potable y ventilación de los servicios sanitarios de apartamentos, también se levantó el sistema de aguas de lluvia esto con el fin de poder realizar un análisis de interferencias entre los sistemas hidrosanitarios y el sistema de estructura principal (obra gris). Todas las tuberías modeladas cuentan con una dimensión real que ayuda a poder analizar todos los circuitos de aguas, dando importancia al sistema de aguas negras y de lluvia, el sistema de agua potable se acoplo de acuerdo con la necesidad, teniendo no solo conexiones horizontales sino verticales.

Renderizado

Para la realización de render interiores y exteriores se utilizó la herramienta de Lumión en donde se aplicó diferentes materiales al modelo original para dar mejor realismo a la foto, también se aplicó elementos de ambientación como árboles y vehículos. Para el proceso de renderizado se mandó del software Revit una exportación directa por medio del plugin de Lumión facilitando la interoperabilidad entre ellos.

Análisis de Interferencia

Análisis de interferencias realizadas por medio de Navisworks, utilizando Test, se comparó los modelos de arquitectura e instalaciones sanitarias para identificar potenciales interferencias y realizar los cambios o correcciones respectivos en el modelo. Para poder detectar esto se realizaron varios test en donde se analizó toda la estructura principal y los diferentes sistemas hidrosanitarios, estos conflictos ser devolvieron a Revit y se corrigieron uno por uno, hasta lograr resolver todos, posterior a ellos se volvió a pasar el test hasta poder llegar a tener todo solucionado.

Test final se puede observar que todas las incidencias han sido resueltas, indicadas con un punto verde. Así también en las imágenes se valida la solución que se dio para que no existiera problemas.

Planificación 4D y Control de Obras

Para la elaboración de la planificación 4d se realizó la exportación del modelo 3d elaborado con anterioridad en Revit, en formato IFC para ello se exportaron varios modelos que ayudaron con el proceso de creación de recursos y asignación de elementos.

Se creo un cronograma de ejecución exportando una base del archivo de Project, y complementando de acuerdo al alcance que se requería, agregando tareas adicionales. Cada elemento del modelo fue vinculado a su tarea específica obteniendo del elemento geométrico propiedades de cantidad que ayudaron a generar las secuencias de construcción y estudios de recursos necesarios.

Adicional al modelo y el cronograma de planificación se adjuntaron recursos de maquinaria que mostraron de mejor manera la secuencia constructiva, ingresándole tiempo de instalación y desmonte según lo requería. A continuación, se muestran algunos de los estudios realizados en Synchro Pro.

Control de material concreto de acuerdo con fechas de fundiciones.

Secuencia de imágenes de reportería semanal de avance de proyecto.

En Structuralia agradecemos el enorme desempeño e iniciativa de Pablo Mota y su proyecto TFM. ¿Quieres desarrollar tu futuro profesional igual que Pablo? Puedes ingresar a nuestro sitio de Structuralia e investigar la importante cantidad de material formativo en este sector, y adicionalmente la variedad de maestrías especializadas que necesitas para conseguir tus objetivos.

Este interesante proyecto TFM nos explica el Modelado BIM para la construcción de una nueva carretera de acceso a las playas del sur de la Isla Menorca.

Ante el creciente requerimiento de la metodología BIM en proyectos de ingeniería civil, hace dos años decidí completar mi formación realizando el Máster BIM aplicado a Ingeniería Civil impartido por Structuralia, donde he realizado el Trabajo Fin de Máster titulado “Modelado BIM para la Construcción de una Nueva Carretera de Acceso a las Playas del Sur de la Isla de Menorca”, realizando un profundo análisis flujo de trabajo para diseñar esta obra lineal y evaluación de la interoperabilidad entre softwares disponibles.

A lo largo de este post se describe el objetivo del proyecto, el flujo de trabajo seguido, los softwares empleados y las conclusiones obtenidas.

¿Cuál era el objetivo de mi trabajo fin de máster?

Lo que se ha perseguido con este proyecto ha sido analizar el flujo de trabajo a seguir para realizar una obra lineal, que incluye el diseño de un puente, y evaluar la interoperabilidad entre los diferentes softwares disponibles.

Para ello se ha realizado una nueva carretera de acceso a las Playas del Sur de la Isla de Menorca que conecte la carretera Me-24 (entre Ciudadela y Cala en Bosc) con la carretera Me-22 (entre Ferreries y Cala Galdana). Actualmente el acceso a las calas se realiza desde los diferentes caminos que parten de la carretera Me-1, no existiendo comunicación directa entre las calas. En su tramo final se ha planteado la ejecución de un puente para atravesar una zona de vaguada. La Imagen 1 muestra, en amarillo, la carretera a diseñar.

Flujo de trabajo y softwares empleados

En primer lugar, se realizó un pre-diseño de la carretera y el diseño del puente mediante el software Infraworks (v.2021). Este programa está orientado al campo de la pre-ingeniería y se focaliza en realizar una planificación previa del encaje y en el análisis del impacto de las infraestructuras sobre el terreno. Su utilidad se centra en proporcionar información para la toma de decisiones en las etapas tempranas de diseño. Uno de los puntos negativos de este software es que la información que se obtiene no es válida para generar proyectos, aunque permite realizar importantes estimaciones para determinar los movimientos de tierras, y su encaje en el terreno.

A continuación, se empleó AutoCAD Civil 3D (v.2021) para adaptar la carretera prediseñada en Infraworks a la Normativa de Trazado 3.1-IC, definir la sección tipo y calcular los movimientos de tierras.

Por su parte, el puente se exportó desde Infraworks a Structural Bridge Design (v.2020) para analizar la compatibilidad entre ambos softwares desde el cual se podría llevar a cabo el análisis estructural del mismo. A su vez, se empleó Revit (v.2021) para crear planos de detalle y tablas de planificación de los elementos que componen el puente.

Diseño preliminar de la carretera mediante Infraworks

Como se ha comentado, la herramienta Infraworks se utilizó para el diseño conceptual, gracias a su rápida generación y análisis de diseños, terreno y características del entorno.

Como paso previo a realizar el diseño preliminar de la carretera mediante Infraworks, se descargó desde la página del Instituto Geográfico Nacional, el modelo digital del terreno en la zona de actuación, la ortofoto de máxima actualidad del PNOA y los archivos shape que contenían la información de las carreteras existentes.

A continuación, se creó un modelo en Infraworks (versión 2021), se eligió el sistema de coordenadas ETRS89.UTM-31N correspondiente a la zona de actuación y se importaron los archivos que se habían descargado previamente en la página del IGN.

El siguiente paso fue crear una carretera de diseño que fuera pasando próxima a los parkings existentes de acceso a las calas del Sur, evitando, siempre que fuera posible, cruzar cerca de las edificaciones existentes en la zona. Una vez realizada la carretera de diseño, ésta se transformó a carretera compuesta y se creó un puente para salvar el desnivel existente en una vaguada que se debía atravesar.

Indicar que en la versión de 2018 de Civil 3D se disponía de la herramienta Bridge Module que permitía introducir, de manera sencilla, modelos de puentes simples en la obra lineal. Sin embargo, en las últimas versiones de C3D no se ha seguido desarrollando esta herramienta debido a la aparición de Infraworks, que permite diseñar puentes con diferentes componentes de tablero, contrafuerte, pilar, jácena y apoyo del puente. También destacar que, en la última versión de Civil 3D (2021), los puentes se incorporan como un nuevo tipo de objeto de puente cuyos componentes son elementos individuales y se encuentran identificados, aspecto que no ocurría en la versión 2020 donde los puentes se importaban como un único objeto 3D. A pesar de todo esto, en ninguna de estas versiones los puentes son elementos editables por lo que el diseño del puente se ha realizado íntegro desde Infraworks.

Una vez finalizado el modelo, se exportaron los archivos .imx para su posterior importación al resto de softwares.

Diseño de la carretera con Civil 3D

El diseño de la obra lineal se realizó mediante Civil 3D, versión 2021, siguiendo el esquema de trabajo mostrado en la Imagen 4.

Empleando la misma versión de Civil que en el Infraworks, se importaron ambos archivos .imx.

El primer aspecto a corregir es que la carretera fue diseñada en Infraworks siguiendo la normativa AASHTO por lo que se modificó la alineación para adaptarla a la normativa de trazado 3.1-IC. Para ello se fue editando la alineación importada, generando una nueva alineación compuesta de una sucesión de rectas, clotoides y curvas cuyos parámetros cumplieran con la normativa de trazado. Indicar que el archivo de normativa española disponible para Civil 3D no contiene todas las comprobaciones establecidas por la misma por lo que se hicieron comprobaciones adicionales específicas de las líneas, curvas o clotoides mediante la creación de estilos. El mismo proceso se siguió para adaptar la rasante a la norma de trazado.

Respecto a la sección tipo, se modificó la importada desde Infraworks para ajustarla a la sección mostrada en la Imagen 5 y así poder crear las distintas capas de firme y ajustar los taludes de desmonte y terraplén a los deseados. En Civil 3D, para realizar el diseño de la Sección Tipo de una obra lineal se crea primero un objeto de ensamblaje al que se le añaden objetos de subensamblaje que una vez configurados permiten el diseño de las secciones tipo deseadas. La sección tipo empleada en este trabajo está compuesta de los siguientes subensamblajes: Carriles 🡪 “LanersuperelevationAOR”, Arcenes y bermas 🡪 “ShoulderExtendAll”, Taludes 🡪 “BasicSideSlopeCutDitch”.

Una vez que ya tenemos todos los elementos, podemos obtener el modelo de la obra lineal. En la obra lineal se emplea la superficie del terreno, alineaciones, perfiles y ensamblajes. La herramienta C3D se encarga de gestionar los datos, uniendo los ensamblajes a la alineación y al correspondiente perfil longitudinal.

Se ha diseñado una obra lineal formada por varias líneas base y se ha creado la intersección de los taludes con la superficie al seleccionar la superficie “terreno natural” como objetivo en el cuadro de diálogo de crear obra lineal. Para crear la superficie de la obra modificada, se ha tenido en cuenta que se va a empezar a ejecutar el paquete de firmes del proyecto a partir del terreno natural cortado por la última capa de nuestro paquete de firmes, por tanto, se ha creado una superficie con el código de esa línea que en nuestro caso es “datum” y coincide para todos los subensamblajes. Por último, se añadió el contorno exterior con el que la obra lineal interseca con el terreno natural indicando el código del subensamblaje de los taludes que en este caso era “intersección”.

Al importar el modelo 3D del puente desde Infraworks, cada componente aparece representado como un objeto 3D no editable por lo que podemos decir que solo sirve para visualizar el encaje del puente ya que no llega a tener interacción con la obra lineal. Es decir, en la región donde se encuentra el puente, la obra lineal tiene desactivada la superficie “objetivo” y no reconoce el puente a la hora de hacer las transiciones de los taludes en las zonas de estribos. Para evitar que el paso de la carretera al puente se realice de un modo brusco, se modelaron los taludes siguiendo el siguiente proceso:

• En primer lugar, se dividió en regiones la obra lineal, creando una región de transición antes y después de la zona del puente de unos 40 m de longitud y se asignó una nueva sección tipo sin el subensamblaje de taludes. Además, se quitaron los objetivos de superficie en esta región y se redujo la frecuencia en esta parte, para que la transición se generara con mayor precisión.
• Se aisló la región de transición y se extrajeron, de esta zona, las líneas características que interesaban, es decir, las líneas que recorren la subbase de la obra lineal en los laterales y el estribo, para a partir de ellas realizar la explanación.
• Una vez obtenida la línea característica, con las herramientas de creación de explanación, se generó un grupo de explanación y se creó una explanación siendo la superficie base del volumen el terreno natural.
• Por último, en el menú desplegable de las herramientas de creación de explanación, se seleccionó “Desmonte-Terraplén de Superficie”, y una vez seleccionada esta opción, se eligió la línea característica creada anteriormente. Se aplicó la explanación a toda la línea característica con los mismos taludes que disponemos en los terraplenes y desmontes de la obra lineal obteniendo el resultado mostrado en la Imagen 7.

Exportación del Puente a Structural Bridge Design

La Versión 2021 de Infraworks permite verificar la resistencia estructural de las jácenas de los puentes. Cuando se selecciona el puente en el modelo y se inicia un análisis de líneas de jácenas, InfraWorks valida la composición inicial basada en reglas de las jácenas del puente y compara los diseños con los estándares de diseño de puentes elegidos, incluidos AASHTO LRFD, Británico, Australiano y Eurocódigos. Esto permite verificar desde una fase muy preliminar, la validez de las mismas.

Se ha probado a utilizar esta herramienta y abrir posteriormente los resultados en el software Structural Bridge Design 2020. Indicar que el objeto de este proyecto no era realizar un dimensionamiento estructural del puente sino evaluar la interoperabilidad entre los diferentes softwares disponibles, por lo que se ha realizado el cálculo con las cargas que venían por defecto en el programa verificando la interoperabilidad entre ambos softwares.

Gestión de cambios

Se analizó cómo sería el proceso a seguir en el caso de que se hicieran modificaciones en el modelo del puente generado desde Infraworks. En primer lugar, se modificó la profundidad a la que se situaba la zapata y se utilizó el comando “Publicar estructuras civiles” 🡪 “Actualizar existente en InfraWorks” para actualizar los datos de estructuras civiles conectadas en Civil 3D (esto sería de aplicación también a Revit).

Cuando se abre el modelo en Civil 3D, aparece una notificación que indica que el conjunto de datos de InfraWorks se ha modificado y que es necesario volver a cargarlo. Cuando seleccionamos “Administrar conjuntos de datos de Infraworks”, nos aparecen los comentarios sobre los cambios realizados desde Infraworks y la opción de actualizar el archivo que ha sido modificado. Al volver a cargar el archivo modificado desde InfraWorks en Civil 3D, se actualiza de forma dinámica el modelo, actualizándose en este caso la profundidad de la zapata.

Exportación del puente a revit

Desde Infraworks se seleccionó el puente, y se eligió la opción “Publicar estructuras civiles”. Para poder abrir desde Revit el archivo .imx generado se instaló el complemento “Revit InfraWorks Updater 2021”.

A continuación, se creó un nuevo proyecto de Revit con una plantilla “Estructural” y se configuró, para cada componente del puente de InfraWorks, la categoría de Revit que se quería asignar durante el proceso de importación (ver Imagen 9). Desde la ficha Complementos de la cinta de opciones de Revit se eligió la opción “Importar estructuras civiles” seleccionando el archivo .imx que había sido previamente generado desde Infraworks.

Indicar que, a pesar de haber elegido categorías de tipo estructural (pilares estructurales, cimentación estructural, etc.) para la importación de los elementos que componen el puente, Revit no los reconoce como elementos estructurales propiamente dichos y no se activa la casilla “Habilitar modelo analítico”. Debido a esto no es posible generar, de manera automática, un modelo analítico para su posterior exportación a un programa de cálculo. Una posibilidad sería ir colocando elementos estructurales en las posiciones donde se sitúan cada uno de los elementos importados con el fin de generar un modelo analítico pero el problema de esta solución sería que, ante posibles modificaciones en el modelo, habría que realizar los cambios de manera manual en Revit.

Además, se ha empleado Revit para crear planos de detalle y tablas de planificación de cada uno de los elementos estructurales que componen el puente (ver Imagen 10).

Conclusiones

A continuación, se resumen las conclusiones obtenidas del Proyecto realizado:

• Cuando se diseña una obra lineal con Civil 3D hay que tener en cuenta que el archivo de normativa española disponible no contiene todas las comprobaciones de diseño, siendo necesario realizar comprobaciones adicionales específicas de las líneas, curvas o clotoides mediante la creación de estilos. Este proceso resulta algo tedioso, por lo que, para obras lineales de longitud notable el empleo del software Istram sería más aconsejable ya que facilita la comprobación de la normativa.
• No existe un módulo especifico en Civil 3D para el diseño de puentes o túneles por lo que, para realizar este tipo de estructuras, se deben utilizar otros softwares como pueden ser Infraworks o Revit.
• Al importar el puente a Revit, éste no reconoce sus componentes como elementos estructurales propiamente dichos y no se activa la casilla “Habilitar modelo analítico”. Debido a esto no es posible generar, de manera automática, un modelo analítico para su posterior exportación a un programa de cálculo. La forma de hacerlo de manera automática sería a través de Structural Bridge Design.
• Los cambios realizados en Infraworks son notificados a los distintos programas (en este caso Civil 3D y Revit) de manera que resulta sencillo tener los modelos actualizados a los últimos cambios con tan solo volver a cargar el archivo importado.

En Structuralia agradecemos el enorme desempeño e iniciativa de Aida Santos Santamaría y su proyecto TFM. ¿Quieres desarrollar tu futuro profesional igual que Alan? Puedes ingresar a nuestra sitio de Structuralia e investigar la importante cantidad de material formativo en este sector, y adicionalmente la variedad de maestrías especializadas que necesitas para conseguir tus objetivos.

———–

RESEÑA DEL AUTOR:

Aida Santos Santamaría es graduada en Ingeniería Civil y Territorial, y Máster en Ingeniería de Caminos, Canales y        Puertos por la Universidad Politécnica de Madrid habiendo cursado el segundo año del máster y el proyecto final de            carrera en la Escuela Politécnica Federal de Zúrich (ETH). Habla 3 idiomas: español, inglés y alemán. Recientemente ha        finalizado el Máster “BIM aplicado a la Ingeniería Civil”, impartido por Structuralia.

Desde hace 6 años desarrolla su trabajo profesional en Geocontrol, donde forma parte del departamento de Túneles y      Obras Subterráneas. Entre las tareas o funciones desempeñadas se puede destacar la realización de proyectos de obra civil vinculados a la disciplina de obras subterráneas tanto a nivel nacional como internacional. Participa activamente en todas las fases de diseño tanto de túneles como de las estructuras vinculadas a este tipo de proyectos (muros, pantallas, falsos túneles, cimentaciones, etc.) Además, actualmente es la vicepresidenta del grupo de jóvenes de la Asociación Española de Túneles y Obras Subterráneas (AETOS).

TESTIMONIO DEL AUTOR:

1. ¿Qué es lo que más destacarías del máster?

«El máster combina teoría con ejercicios prácticos que ayudan a aplicar la metodología aprendida a través de los distintos softwares. Esto resulta muy útil para su posterior aplicación en un ámbito laboral.«

2. ¿En crees que te va ayudar en tu desarrollo profesional?

«Desde hace unos años, la aplicación de la metodología BIM es un requisito a cumplir en los proyectos de ingeniería. A través del máster he adquirido una visión general en diversas áreas (trazado, estructuras, presupuestos etc) que me serán de ayuda a la hora de enfrentar un proyecto donde se deba aplicar la metodología BIM «

3. ¿Por qué elegiste Structuralia?

» En primer lugar buscaba un máster que pudiera compatibilizar con una jornada laboral a tiempo completo y en segundo lugar quería que dicho máster fuera específico de Ingeniería civil ya que muchos de los máster que se ofrecen en la actualidad están más enfocados a la edificación.«

Este interesante TFM elaborado por nuestro ex alumno Emilio Camino nos explica: cómo abordar una estrategia de modelado para obras viales proponiendo una estructura de modelado y comprobando las funcionalidades del IFC.

Proyecto TFM: Estrategia de modelado para obras viales

Hoy en día, la metodología BIM tiene un gran desarrollo en el mundo e incluso es reconocida como una herramienta central en las políticas nacionales de ejecución de obras tanto de edificación como de infraestructura. En este sentido, existen países que ya lo consideran como obligatorio para la ejecución de proyectos. Sin embargo, esta no es una realidad que sea homogénea en todos los países.

En Argentina, si bien existe un impulso desde 2017 con la creación del Sistema de Implementación BIM (SIBIM) y se han desarrollado documentos, proyectos pilotos, diferentes planes de adopción, aún no se observan requerimientos BIM en las licitaciones tanto públicas como privadas.

En la Dirección Nacional de Vialidad de Argentina, que es la repartición publica encargada de la construcción y mantenimiento de todas las carreteras del país, la implementación se inició en el año 2020.

En el desarrollo de cada uno de los casos de estudio y proyectos pilotos, se pudo advertir que uno de los aspectos fundamentales en este tipo de obras de infraestructuras radica en la estrategia de modelado.

En una obra vial, se va a requerir que la información del modelo viaje de un software a otro en muchas oportunidades, sin existir, muchas veces, una conexión automatizada de dicho proceso. Este aspecto resalta la importancia de planificar detalladamente la estrategia a utilizar para evitar perdidas de información o dificultades de compatibilidad cuando el modelo se encuentra en desarrollo.

Por otra parte, otro de los aspectos fundamentales para una organización publica, así como también para la privada, es la posibilidad de utilizar formatos abiertos. Esto se refiere a la posibilidad utilizar cualquier marca a la hora de realizar un modelo, como así también, permitirle a la parte publica, ahorros en los costos de las licencias con la utilización de software libres, que son ejes fundamentales a la hora de implementar BIM.

Sin embargo, en lo que se refiere a obras viales, así como también a otras infraestructuras, dichos formatos abiertos se encuentran en desarrollo. Esto no significa que no se pueda trabajar con lo existente, sino que se debe poner el foco y estudiar en detalle las posibilidades existentes.

De esta forma, este trabajo pretende abordar las dos temáticas mencionadas, proponiendo una estructura de modelado y comprobando las funcionalidades del IFC para las obras viales.

Descripción del proyecto

El trabajo consiste en realizar el modelado de un anteproyecto de una obra vial urbana acotada con la metodología BIM en la ciudad de Sarandí, Argentina.

Para ello se realizará un puente para conectar la rotonda del área comercial con el área residencial (flecha amarilla), generando otra rotonda de la otra margen del arroyo Sarandí y desde allí conectar con las diferentes calles urbanas.

Se propone entonces modelar el modelo digital del terreno, las diferentes vías y la rotonda, el puente de cruce, así como también las obras de drenaje transversal y la señalización, obteniendo los cómputos métricos de dicho modelo y realizando un BEP simplificado acerca de cómo fue realizado el modelo BIM a partir de las plantillas de SIBIM Argentina y, por último, generar los entregables en formato IFC, evaluando las posibilidades de este último con los avances hasta la fecha.

Consideraciones previas

Vale destacar, que para realizar este trabajo se contaba únicamente con una licencia activa de una marca determinada, por lo que, todo el desarrollo se ha realizado con los softwares de esta compañía.

Es por ello que las conclusiones y la validez de la propuesta aquí realizada se enmarca en las posibilidades que ofrecen estos programas.

Sin embargo, existen otros, que tienen diferentes virtudes y limitaciones, que funcionan de una manera distinta y que deben analizarse en detalle, para realizar otra propuesta de estrategia de modelado y para evaluar las funcionalidades de los IFC pero que excede el alcance del presente trabajo.

Objetivos y alcances

• Elaborar un anteproyecto vial urbano acotado mediante la metodología BIM
• Proponer una estrategia de modelado desde la concepción de la obra hasta el computo de cada uno de los ítems de obra.
• Elaborar un BEP simplificado, donde se establezcan los principales criterios de modelado, siguiendo las plantillas del SIBIM de Argentina.
• Generar los entregables en IFC y determinar la funcionalidad que tienen actualmente para obras viales.

Definición de CDE

Para comenzar con el modelado, se definió como entorno común de datos la nube One Drive donde se almacenarán todos los archivos, hasta su archivo y comunicación.

Dicho CDE tendrá una nomenclatura de proyecto según lo establecido en el BEP (2021-4567-01-AUA001-CONEXIÓN VIAL A° SARANDÍ).

En cuento a la Estructuración de Carpetas se realizará de la siguiente forma:

Estrategia de Modelado

Para realizar el modelado del proyecto que involucra desde el modelo digital del terreno hasta los cómputos métricos finales, se definió la siguiente estrategia que está compuesta de 4 módulos: SITIO, OBRA, INSTALACIONES Y COORDINACIÓN.

Modelo de Sitio:

Para realizar el modelo de sitio se comenzó definiendo el sistema de Coordenadas en el Civil 3D y se definió una superficie de estudio con polígonos que luego será utilizada para generar el modelo de Infraworks.

En este modelo generado se incorporaron las imágenes satelitales y rasters del Instituto Geográfico Nacional y datos GIS, y se trabajó y definió el entorno.

Luego, mediante formato IMX, se importó en el Civil 3D, donde se ajustaron las superficies, y se incorporaron los relevamientos topográficos, para obtener finalmente el modelo digital del terreno. Además, se incluyeron las imágenes satelitales y planimetrías de hechos existentes.

Una vez finalizadas las correcciones necesarias, la superficie, así como también el relevamiento del entorno, se incorporaron a Infraworks, donde finalmente quedó definido el emplazamiento de la obra a realizar.https://www.autodesk.com/latam/products/civil-3d/overview

Modelo de Obra:

A partir del Modelo Digital del Terreno y del relevamiento del entorno realizado en el modelo de sitio se incorporaron mediante shortcut a un nuevo archivo de Civil 3D, donde se realizó el diseño geométrico y obra básica de la rotonda.

Para este fin y evitar archivos de gran extensión, se dividió esta tarea en dos, por un lado, el modelo de diseño geométrico donde se definieron las planimetrías y altimetrías y por el otro el de obra básica, donde se determinaron las estructuras de pavimentos y los perfiles tipo.

Todos estos modelos se incorporaron a Infraworks, donde a partir de las carreteras compuestas se definió el puente que cruza el arroyo Sarandí. Allí se realizó todo el predimensionado previo, se realizaron pequeñas modificaciones, y luego se exportó en IMX donde a partir de un complemento de Revit, se pudo terminar de definirlo, incorporarle información e incluso definir las armaduras.

En cuanto a la coordinación de todos estos modelos, se realizó a través de Navisworks, así como también a través de Civil 3D, donde se incorporaron todas las obras de arte mayores detalladas en Revit, y se verificó que todo se encuentre correctamente definido realizando análisis de interferencias.

Modelo de Obra:

Para el modelado de las obras de drenaje transversal, en una primera medida, se realizaron las familias correspondientes a los tipos de alcantarillas según los planos tipo vigentes en la Dirección Nacional de Vialidad.

Para poder colocarlos en el espacio georreferenciado correspondientes se utilizaron las coordenadas compartidas, para ello se generó en Civil 3D, otro archivo, en donde se definieron las ubicaciones de las mismas y las cotas de entrada y salida correspondientes.

Luego en Revit, se procedió a establecer las coordenadas, y se importó el cad con la información mencionada. Se colocaron las familias de alcantarilla, cada una de ellas con su correspondiente extensión y cotas.

Modelo de Coordinación:

Finalmente se proponen dos modelos de coordinación con diferentes funcionalidades. Por un lado, un Modelo Federado en Infraworks, que permitió realizar todo lo referido a visual y presentación, para la generación de videos e incluso con posibilidades de interoperar con GIS.

En dicho modelo se importaron los archivos de modelo digital del terreno, obra básica y diseño geométrico en formato .dwg, el puente en formato .imx mientras que las alcantarillas se importaron en formato .fbx.

Por otro lado, un Modelo Federado en Navisworks que permitió realizar el análisis de interferencias, Planificación, así como también obtener el computo métrico.

BIM Execution Plan

Junto con el modelado del proyecto de la Rotonda Urbana, se realizó el Plan de Ejecución BIM siguiendo las plantillas de SIBIM de Argentina.

Este documento en líneas generales establece la principal información del proyecto, información del modelado, información de referencia, todos los entregables a producir, la tecnología utilizada, todo lo referente al modelado, así como también un cronograma de avance.

A los efectos del presente trabajo, se procedió a realizar dicho BEP completando aquellos aspectos fundamentales en particular en lo referido a la estrategia de modelado.

Es importante destacar que, al día de la fecha, en la Dirección Nacional de Vialidad, aun no se cuentan con estándares ni lineamientos propios de la repartición, así como tampoco experiencia en este tipo de proyectos.

Además, la plantilla utilizada para realizar el BEP fue realizada para obras de arquitectura por lo cual, se debió realizar alguna adaptación para el caso de las obras viales que tienen sus propias características.

Formato de Intercambios Abiertos

Una vez finalizado el anteproyecto, se realizó la exportación del modelo de coordinación a través del formato abierto más utilizado y con mayor desarrollo para las obras de arquitectura que es IFC.

El objetivo de dicho trabajo fue verificar que posibilidades exportación se pueden realizar y que capacidad de visualización tiene.

Para ello en un primer paso se realizó la exportación de los alineamientos a través de la versión IFC 4×1, que permite esta posibilidad. Sin embargo, luego de varios intentos no se pudo lograr su visualización en visualizadores de IFC.

Paso siguiente se realizó la exportación en IFC 4×1, IFC 4 e IFC 2×3 de la estructura de pavimento. Para ello el primer paso fue generar Psets de con la información del modelo y transformar dicha estructura en solidos 3D como se ve en la imagen siguiente.

Luego, mediante exportar en IFC en el Civil 3D, se definieron las diferentes versiones de IFC (IFC 4×1, IFC 4 e IFC 2×3) y se pudo setear algunos parámetros generales del proyecto, como autor, empresa, repartición entre otras.

Finalmente se comenzaron a realizar pruebas de apertura de los archivos con diferentes programas para ver sus posibilidades de uso.

La importación de dicho formato abierto en visores de IFC se observa de la siguiente manera:

La visualización es correcta, los Psets configurados se observan y se mantienen, y, además, las cantidades de los diferentes objetos que conforman los modelos se encuentran correctamente incluidos. Sin embargo, no se pudieron definir IFC Entity y Type. Dichos espacios figuran como ifcBuildingelementProxy y el segundo vacío.

En el caso de apertura con Civil 3D, la visualización es correcta, sin embargo,  el solido 3d que fue exportado a IFC, es importando como Multi-View Block References. Vale mencionar que contiene toda la información seteada anteriormente.

Se intentó realizar la apertura en otros softwares como Navisworks y Revit, pero se tuvieron problemas para la importación que pueden estar originados por las coordenadas del proyecto. Cuando se realizó la importación (únicamente acepta el IFC 4 y versiones anteriores) del mismo proyecto, pero desplazado, en coordenadas próximas al (0, 0, 0), se pudo realizar sin problemas.

Las principales diferencias que se observaron entre la exportación de IFC con Revit y con Civil 3d es que el primero tiene un gran reconocimiento de sus familias de los diferentes parámetros IFC, mientras que el segundo, se puede setear información externa para que quede contenida en el archivo, pero sin discriminar los diferentes parámetros IFC. Esto permite que al abrir un IFC generado en Revit se pueda continuar trabajando e incorporando información, mientras que en Civil 3D se debe reconstruir el modelo nuevamente.

Conclusiones

En la actualidad mediante una estrategia de modelado concreta y sistematizada, se pueden realizar proyectos ejecutivos de obras viales con procesos y tareas automatizadas, disminuyendo al máximo los errores de transmisión de información y los errores de tareas manuales.

Además, muchas de las herramientas más conocidas y utilizadas a nivel mundial, no se encuentran preparadas para obras lineales de gran extensión. Sin embargo, generando procesos de trabajos bien estandarizados pueden resultar muy útiles y necesarias y ser un gran complemento de las propiamente desarrolladas para este tipo de obras.

Por último, mencionar que, si bien se encuentran en desarrollo para obras lineales, los IFC son necesarios, pero no suficientes para la confección de entregables de proyectos. Estos deben estar acompañados de otros como los landxml que brindan aquella información que aún no se pueden incorporar en los anteriores (alineamientos, MDT).

De esta forma, se podría reconstruir el modelo, además de utilizarlo para las funcionalidades que se detallen en los EIR y BEPs, sin depender de ningún software en particular y sin perder información necesaria para cada una de las etapas.

En Structuralia agradecemos el enorme desempeño e iniciativa de Emilio Camino y su proyecto TFM. ¿Quieres desarrollar tu futuro profesional igual que Alan? Puedes ingresar a nuestra sitio de Structuralia e investigar la importante cantidad de material formativo en este sector, y adicionalmente la variedad de maestrías especializadas que necesitas para conseguir tus objetivos.

———–

RESEÑA DEL AUTOR:

Emilio Camino es Ingeniero Civil graduado de la Universidad Nacional de La Plata. Recientemente ha finalizado el Máster BIM aplicado a la Ingeniería Civil”, impartido por Structuralia y se encuentra cursando la Maestría en Planificación y Gestión de la Ingeniería Urbana en la Universidad Nacional de Buenos Aires.

Desarrolla su trabajo profesional en la Dirección Nacional de Vialidad, donde forma parte del área de estudios y proyectos y del equipo de implementación BIM. Entre las tareas que desarrolla se destacan: revisión de proyectos viales en general, evaluación de solicitaciones de obras o mejoras por otras áreas de la Repetición o terceros, análisis de documentación técnica y sus especificaciones Particulares y Generales utilizando programas específicos, evaluación de alternativas de proyectos e implementar la Metodología BIM en la repartición.

Además, es miembro activo del BIM Fórum Argentina y miembro de la comisión IRAM “Modelado de la Información en Obras de Edificación (BIM – ISO TC 59/SC13)”

TESTIMONIO DEL AUTOR:

1. ¿Qué es lo que más destacarías del máster?

«Las cuestiones más interesantes para destacar, luego de haber finalizado el Máster “BIM aplicado a la ingeniería” son la modalidad de aprendizaje y la concepción de BIM como metodología y no como software.

En cuanto a lo referido al aprendizaje, me sentí muy a gusto con la plataforma, que era muy interactiva y con los contenidos. Además, la posibilidad de ir desarrollando los contenidos en forma independiente, con un calendario global de guía, permite a aquellos que nos encontramos trabajando con una gran carga horaria poder compatibilizar nuestros estudios con lo laboral y capacitarnos en lo que nos apasiona.

Por otra parte, el curso está orientado a comprender la metodología y entender cuáles son las mejores formas de trabajar y no a generar el dominio de uno o varios softwares, que a mi criterio es lo mas importante a la hora de enfrentar los proyectos en la vida profesional.«

2. ¿En crees que te va ayudar en tu desarrollo profesional?

« Este master ha sido muy útil en mi desarrollo profesional ya que me encuentro realizando la implementación BIM y a través de las diferentes materias he logrado adquirir conocimientos y experiencias de los diferentes docentes para aplicar y aprender de los errores ya cometidos en otros lugares.«

3. ¿Por qué elegiste Structuralia?

» Luego de realizar un “estudio de mercado” de las diferentes opciones, que son muchas, observe que Structuralia ofrecía un programa académico muy completo, que no buscaba capacitar en software, sino entender la metodología y sus aplicaciones. Además, la posibilidad de contar con diferentes becas, me decidió en favor de Structuralia.«
