¿Cómo es el esquema del cuadro eléctrico de una vivienda? Conoce qué partes lo conforman
En todas las viviendas existe lo que se conoce como el ‘cuadro general eléctrico’, donde van los cables de la instalación de la electricidad. Desde ahí se controlan y protegen los mecanismos de la instalación eléctrica del hogar, como los electrodomésticos.
Es fácil de localizar, porque lo verás nada más entrar por la puerta de tu vivienda. Normalmente, hacia uno de los lados, en el recibidor. Si no sabes para qué sirve el esquema del cuadro eléctrico de una vivienda y las partes que lo forman, en la siguiente guía te contamos todo lo que necesitas saber.
Esquema del cuadro eléctrico de una vivienda: conoce todas las partes y para qué sirve cada una de ellas
El esquema de cuadro eléctrico de una vivienda es indispensable en nuestros hogares, también en los que hay domótica en casa, y está formado por distintos elementos. No importa que caja o cuadro revises, porque siempre encontrarás los mismos, dado que se debe instalar siguiendo la normativa.
Los elementos son los que te detallamos a continuación.
1. Caja
Conocido como cuadro general o caja, permite juntar todos los elementos que forman el cuadro eléctrico en un solo sitio. No vale cualquier caja, sino que debe ser la establecida por la normativa. De hecho, hay varios tipos, ya sean empotradas a la pared o sobreexpuestas. Incluso hay cajas con espacios vacíos por si se necesita cambiar la instalación el día de mañana.
2. PIAs
Son unos interruptores automáticos de pequeño tamaño que permiten controlar el paso de la electricidad para cada parte de la instalación. Por ejemplo, controlan la luz que llega a la lavadora, al horno, los enchufes, etc.
3. ICP
Este concepto prácticamente no necesita presentación, dado que ya te hablamos largo y tendido del ICP en este artículo del blog de Structuralia. Es un interruptor que sirve para cortar el suministro de energía si se supera la demanda que se tiene contratada. Por ejemplo, si te pasas conectado varios dispositivos a la vez es posible que salte. El ICP es de carácter obligatorio y lo debe poner un instalador autorizado.
4. IGA
El IGA es el interruptor general automático. Forma parte del esquema del cuadro eléctrico de una vivienda para poder proteger a la propia instalación de cortocircuitos y sobrecargas. En el momento en el que se desconecta, hace que no pueda llegar una potencia mayor a la que admite. Además, es independiente al ICP.
5. PCS
El PCS es conocido como el interruptor protector contra sobretensiones. Es similar al anterior, pero su función es la de proteger a los propios electrodomésticos que tengas enchufados a la vivienda de cualquier sobretensión que los pueda estropear.
6. ID
Se conoce como el interruptor diferencial dentro del esquema del cuadro eléctrico de una vivienda. Automáticamente, este interruptor se desconecta si se manifiesta una fuga a tierra por cualquier avería en la instalación. Gracias a contar con este interruptor se evitan descargas eléctricas al usar cualquier electrodoméstico, ofreciendo una mayor seguridad para el usuario.
Estos son los elementos que forman parte del esquema del cuadro eléctrico de una vivienda. Es importante que los conozcas todos y cada uno de ellos, porque forman parte de la vivienda y en algún momento tendrás que usarlos. Es fundamental que sepas para qué sirve cada elemento.

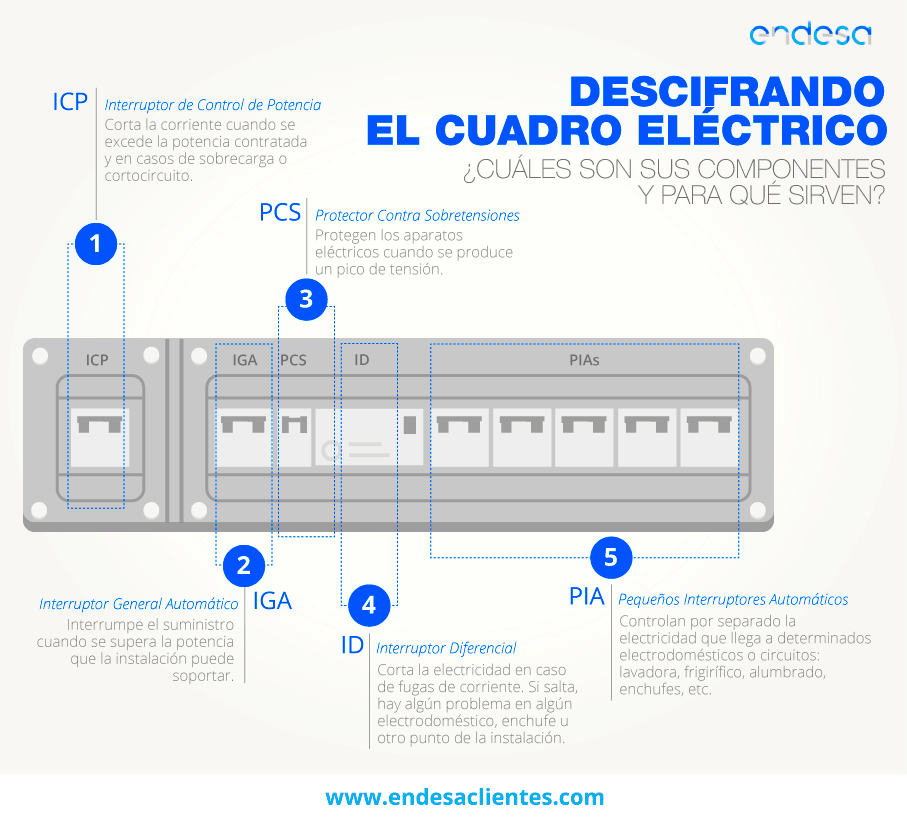

Desde Endesa comparten esta imagen en la que podemos ver un cuadro eléctrico de una vivienda, con los principales elementos que te mostramos desglosados. Así podrás identificar fácilmente cada elemento en tu propia caja.
¿Por qué es importante tener este cuadro eléctrico en casa?
Es posible que a lo largo de los últimos años te hayas dado cuenta de la utilidad que tiene el cuadro eléctrico en una vivienda. Sobre todo, cuando salta el automático y corres hasta el cuadro para volver a subirlo y que vuelva la luz.
Es importante que sepas que todos los interruptores (menos el diferencial), se usan para poder cortar de forma manual el suministro. Además, si ves que de repente salta un interruptor, debes ir a mirar cual es para descubrir por qué ha saltado. Por ejemplo, si saltó el ICP es posible que conectaras más dispositivos de lo que debías, superando la potencia contratada.
Si es un PIA te permite saber en qué zona de la casa o aparato se produjo el contratiempo. Mientras que si está apagado el ID sabrás que es por un cortocircuito, lo que podría indicar que tienes un problema en la instalación eléctrica o bien un electrodoméstico estropeado.
Aunque la caja pueda parecer complicada, ya ves que al conocer para qué sirve cada interruptor te será más fácil gestionarlo cuando tengas cualquier incidente en casa. Por eso es importante que tengas siempre a mano el esquema del cuadro eléctrico de una vivienda que te compartimos, porque te será de gran ayuda.
¿Te ha quedado alguna duda sobre el esquema del cuadro eléctrico de una vivienda? ¡Recuerda que puedes preguntarnos!
