En el contexto de la transformación digital e ingeniería 4.0, el método de elementos finitos (MEF) de Zienkiewicz, se posiciona como una herramienta esencial para el análisis y diseño de productos complejos. Esta técnica de simulación computacional permite predecir cómo se comportará un objetivo físico bajo diferentes condiciones, sin necesidad de realizar costosos prototipos físicos.
El dominio del Método de elementos finitos no solo mejora la precisión en los procesos de diseño y validación, sino que representa una ventaja competitiva para cualquier profesional técnico. ¿Sabías que muchos de los ingenieros mejor pagados dominan el análisis por elementos finitos para optimizar sus proyectos y liderar la innovación tecnológica?
Pero, ¿en qué consiste exactamente esta metodología y por qué es tan utilizada en ingeniería? Te lo explicamos a continuación.
¿Qué es el método de elementos finitos?

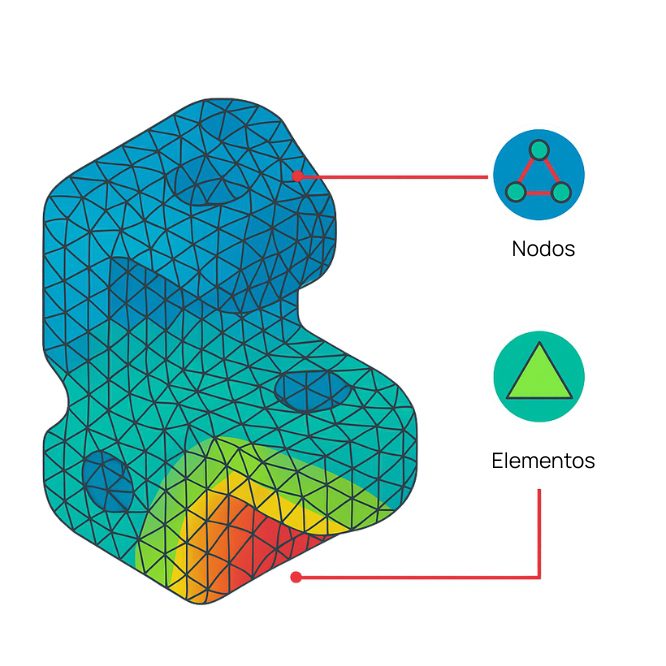

Imagina que tienes que analizar cómo se comportará una estructura compleja como un puente, una silla o incluso una pieza de avión. Hacer todos los cálculos matemáticos a la vez sería extremadamente complicado, ¿verdad? Aquí es donde entra en juego el método de elementos finitos (MEF): una técnica numérica que divide ese objeto en muchas partes pequeñas y manejables, como si fuera un rompecabezas. A cada una de esas partes se le llama «elemento finito».
Al estudiar cada uno de estos elementos por separado y luego unir la información, un software especializado puede simular con gran precisión cómo se comportará todo el conjunto ante diferentes situaciones: “¿Se doblará?”, “¿Vibrará?”, “¿Se calentará?”, “¿Podría romperse?”
Este método permite predecir resultados sin necesidad de construir costosos prototipos físicos, y por eso se ha convertido en una herramienta esencial en campos como la automoción, la aeronáutica, la construcción o la biomecánica, donde también se incorporan tecnologías avanzadas como los materiales inteligentes en arquitectura.
¿Cómo funciona un programa de elementos finitos?
Los programas de elementos finitos suelen estructurarse en tres módulos de trabajo principales, que organizan el proceso de simulación de forma lógica y eficiente:
1. Preprocesador
Este módulo es el encargado de preparar toda la información necesaria antes de ejecutar la simulación. Incluye:
- Modelado geométrico: se define la forma y dimensiones del objeto o sistema.
- Generación de la malla: se divide el modelo en pequeños elementos (triangulares, cuadriláteros, tetraédricos, etc.).
- Definición de materiales: se asignan propiedades físicas y mecánicas (elasticidad, densidad, conductividad, etc.).
- Condiciones de contorno: se aplican fuerzas, restricciones, presiones, temperaturas, etc.
- Cargas externas y contactos: se establecen los puntos de interacción con el entorno o entre componentes.
2. Procesador o calculador
Es el núcleo del programa, donde se lleva a cabo el análisis numérico. Aquí se realiza:
- Formulación y ensamblaje del sistema de ecuaciones que gobierna el comportamiento del modelo.
- Resolución matemática del sistema mediante métodos numéricos (como el método directo o iterativo).
- Cálculo de resultados intermedios, como desplazamientos nodales, tensiones internas, deformaciones, velocidades o temperaturas.
3. Post-procesador
Este módulo permite interpretar y visualizar los resultados obtenidos del análisis. Las funciones más comunes son:

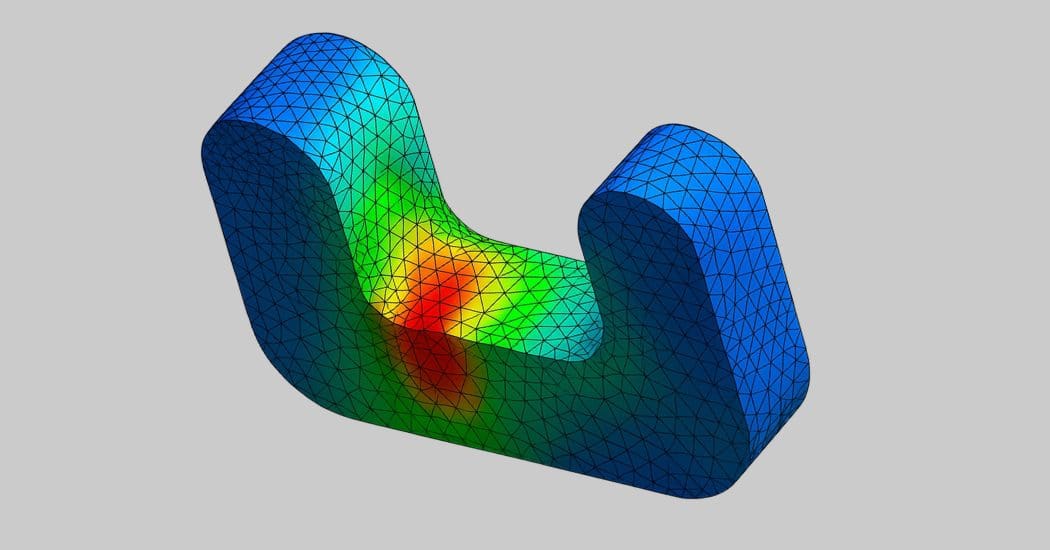

- Visualización gráfica: mapas de tensiones, deformaciones, desplazamientos, campos de temperatura, etc.
- Extracción de datos: resultados cuantitativos en puntos críticos o líneas de interés.
- Verificación y validación: comparación con resultados teóricos, experimentales o con límites de diseño.
- Animaciones: para estudios transitorios o de respuesta dinámica.
Esta estructura modular permite trabajar de manera organizada y facilita tanto el desarrollo de modelos complejos como el análisis detallado de los resultados.
Ventajas del método de elementos finitos
El uso del método de elementos finitos ofrece múltiples beneficios para las organizaciones que apuestas por la innovación:
- Reducción de prototipos físicos, con el consiguiente ahorro de recursos.
- Mayor precisión en el análisis estructural, térmico y dinámico.
- Optimización de procesos de diseño y fabricación.
- Detección temprana de errores o puntos débiles.
- Adaptabilidad a distintos campos de la ingeniería y ciencias aplicadas, como la ingeniería de drones y antidrones o la ingeniería civil.
Software para el análisis de elementos finitos
Existen diversas soluciones de software para el método de elementos finitos, cada una especializada en diferentes industrias. Algunos de los más utilizados son:
- ANSYS: es un software de simulación de ingeniería asistida por ordenador (CAE) extremadamente versátil y potente. Su punto fuerte radica en su capacidad para manejar una amplia gama de fenómenos físicos y simulaciones en diversas disciplinas, lo que lo hace ideal para simulaciones multipropósito.
- Abaqus: es un software de análisis de elementos finitos (FEA) de alto rendimiento, particularmente muy valorado en sectores como automoción, aeroespacial y biomecánica. Se especializa en el análisis no lineal de materiales y estructuras, así como en simulaciones complejas de contacto.
- SolidWorks Simulation: integrado en entornos CAD, ideal para ingenieros de producto.
- COMSOL Multiphysics: especializado en simulaciones físicas acopladas (eléctricas, térmicas, mecánicas).
Todos estos programas cuentan con módulos avanzados que facilitan el postprocesamiento, el análisis de resultados y su integración en flujos de trabajo digitales más amplios, como los utilizados en proyectos de BIM aplicado a la ingeniería civil.
Conclusión
El método de elementos finitos (MEF) se ha consolidado como una herramienta indispensable para ingenieros y profesionales técnicos que buscan optimizar diseños, reducir errores y tomar decisiones basadas en simulaciones precisas. En un entorno donde la innovación tecnológica y la eficiencia son clave, dominar esta metodología no solo mejora la calidad de los proyectos, sino que abre la puerta a nuevas oportunidades profesionales en sectores altamente especializados.
Invertir en el aprendizaje del MEF es apostar por una carrera alineada con la ingeniería 4.0, donde la capacidad de analizar, modelar y prever el comportamiento de estructuras y sistemas se traduce en un perfil técnico altamente valorado. Porque en el mundo actual, simular antes de construir ya no es una opción, sino una ventaja competitiva.
