¿Cuáles son las partes de una acometida eléctrica?

Las acometidas eléctricas, verdaderas espinas dorsales de nuestro sistema eléctrico moderno, son sinónimo de la confiabilidad que esperamos al encender un interruptor. Son estas acometidas las que vinculan los cables de transmisión y distribución a nuestras instalaciones, haciendo posible el flujo de electricidad que potencia nuestras vidas. En un panorama en el que la dependencia de dispositivos y tecnologías eléctricas no deja de crecer, entender las partes de una acometida eléctrica adquiere una relevancia cada vez mayor.

¿Qué es una acometida eléctrica?

En términos sencillos, una acometida eléctrica es la conexión primordial entre la red de suministro eléctrico y un edificio, ya sea una vivienda, una fábrica o una empresa. Está compuesta por varios elementos esenciales que aseguran la transmisión segura y eficiente de la electricidad. Entre las partes de una acometida eléctrica se encuentran el cableado de entrada, el medidor de energía y los dispositivos de protección. Cada uno de estos elementos cumple un papel crucial en la seguridad y el rendimiento de la red eléctrica, pero antes de detallarlas, conoceremos los tipos de acometidas que existen..

Tipos de acometidas eléctricas

Existen 4  tipos de acometidas, cada uno con características únicas, se adaptan a diferentes entornos y demandas de energía. A continuación, presentamos una visión panorámica de los tipos de acometidas eléctricas más comunes, ilustrando su importancia en la distribución eficiente y segura de la electricidad.

1. Acometidas de Baja Tensión:

Estas acometidas son las más comunes en los hogares y pequeños negocios. Funcionan con voltajes de hasta 1000 V y están diseñadas para aplicaciones de bajo consumo. La simplicidad y el costo reducido de las acometidas de baja tensión las convierten en la opción ideal para entornos residenciales y comerciales de pequeña escala.

2. Acometidas de Media Tensión:

Diseñadas para atender necesidades de mayor consumo, las acometidas de media tensión operan con voltajes que varían desde 1000 V hasta varios miles. Son comunes en instalaciones industriales, edificios comerciales más grandes y zonas donde se requiere un suministro eléctrico más robusto y potente.

3. Acometidas Aéreas:

Estas acometidas son visibles en muchas áreas urbanas y rurales, donde los cables eléctricos se suspenden en postes o estructuras elevadas. A pesar de su exposición a los elementos, las acometidas aéreas son relativamente fáciles de mantener y reparar, lo que las convierte en una elección práctica en muchas situaciones.

4. Acometidas Subterráneas:

Para un enfoque más estético y seguro, las acometidas subterráneas esconden el cableado bajo tierra. Este tipo de acometida minimiza los riesgos de interrupciones debido a condiciones climáticas adversas y ofrece un aspecto más limpio en áreas urbanas. Aunque su instalación inicial puede ser más costosa, su durabilidad y apariencia a menudo justifican la inversión.

Partes de una acometida eléctrica

Para comprender plenamente cómo funciona una acometida eléctrica y cómo desempeña su papel vital en la distribución de energía, es esencial desglosar sus componentes principales. Aquí, exploraremos de manera concisa pero clara cada una de las partes de una acometida eléctrica (desde el transformador eléctrico hasta el interruptor de fusibles).

1. Transformador Eléctrico

La primera etapa en la cadena de suministro eléctrico es el transformador. Su función es convertir el voltaje de la red de distribución en un nivel adecuado para el consumo en el edificio. Este componente esencial asegura que la energía que fluye a través de la acometida esté en un formato utilizable y seguro.

2. Mufa

La mufa, también conocida como caja de empalmes, es el punto de unión entre el cableado de la red de distribución y el cableado interno del edificio. Proporciona una conexión segura y protegida, garantizando que la energía fluya sin interrupciones y minimizando los riesgos eléctricos.

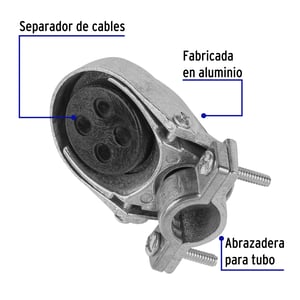

MUFA-1-2+FC1Ejemplo de la Mufa como parte de una acometida eléctrica. Truper.com

3. Tubo Conduit

Un componente crucial para la protección física del cableado es el tubo conduit. Este conducto resistente y duradero alberga los cables y los resguarda de posibles daños mecánicos y ambientales. Además, facilita el enrutamiento ordenado de los cables desde la mufa hasta el interior del edificio.

4. Cableado

Los cables eléctricos son las venas y arterias de la acometida. Transmiten la electricidad desde la red de suministro hasta los puntos de uso dentro del edificio. La calidad y el dimensionamiento adecuado del cableado son cruciales para garantizar la eficiencia y la seguridad del sistema.

5. Tierra Física

Para prevenir descargas eléctricas peligrosas y minimizar los riesgos de sobretensiones, se establece una conexión a tierra física. Esto proporciona un camino seguro para la corriente eléctrica no deseada, desviándola hacia la tierra y protegiendo a las personas y equipos.

6. Interruptor Termomagnético

Este dispositivo de protección es esencial para salvaguardar la acometida y el edificio contra sobrecargas eléctricas y cortocircuitos. Actúa como un guardián vigilante, desconectando la corriente eléctrica en caso de anomalías, evitando daños mayores.

7. Interruptor de Fusibles

Similar al interruptor termomagnético, el interruptor de fusibles también brinda protección ante sobrecargas. Cuando la corriente excede los límites seguros, el fusible se funde, interrumpiendo el circuito y evitando daños al sistema y sus componentes.

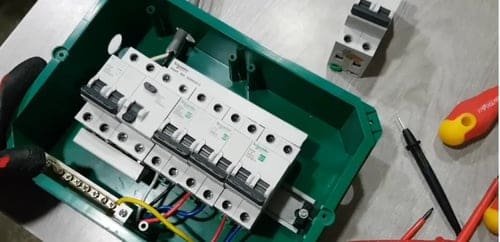

interruptores_termomagneticos_bf457bff-5e9c-494b-90ff-257a28c67a07_1512xCaja con interruptores Termomagnéticos: una de las partes de una acometida eléctrica. Fcmsolutionsperu.com



Para los profesionales del sector, conocer las partes de una acometida eléctrica es fundamental, pero también es importante para todos conocer estos elementos importantes en nuestro día a día, a nivel personal y profesional. Desde el transformador hasta los interruptores son imprescindibles para el correcto funcionamiento de nuestras viviendas, oficinas y fábricas.
