Huella y contrahuella, cómo calcularlas para construir una escalera

La huella y contrahuella, como partes de una escalera, están destinadas a unir espacios de distintos niveles en una construcción y a ser elementos de circulación.

Las escaleras se diseñan para brindar seguridad y comodidad a quienes las transitan. Son empleadas en la mayoría de las edificaciones, por lo que para cualquier arquitecto o ingeniero es básico conocer el método para su diseño y cálculo.

Partes de una escalera

El elemento primordial es el peldaño o escalón, formado por dos partes: la horizontal, que se denomina huella, y otra vertical que determina la altura del peldaño, llamada contrahuella. Además de:

  • Arranque.

  • Meseta.

  • Descanso.

  • Voladizo.

  • Baranda.

  • Pasamanos.

¿Cómo calcular el diseño de una escalera?

El primer dato que se requiere conocer es la altura o desnivel que hay que salvar con la escalera. Luego, la pendiente de la escalera y la distancia (o longitud) que se va a necesitar.

Se aplicará la Ley de Blondel, cuya fórmula permite determinar la huella y contrahuella de una escalera de manera eficiente.

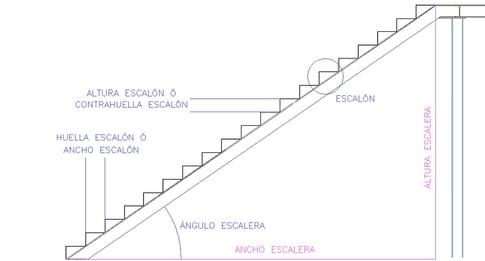

como-calcular-escalera-calculadoraCómo calcular escalera. Fuente: reformaenergeticamalaga



Cálculo de la huella y contrahuella

Este cálculo está definido por la siguiente relación:

2 contrahuellas + 1 huella = 64 cm.

Por ejemplo, si se desea edificar una escalera para ascender un nivel que está a 2.50 m de altura:

Se define una contrahuella entre 18 y 19 centímetros, que es un valor reconocido como cómodo y seguro. En este caso, se utilizarán 18 cm.

Se calcula el número de escalones

altura (cm) / contrahuella

En este caso:

250 / 18 = 13.88

Se redondea el decimal, por lo que la escalera contendrá 14 escalones.

Se calcula la contrahuella

altura en cm de la escalera / Número de escalones.

En este ejemplo será de:

250 / 14 = 17.85 cm.

Ahora se aplica la fórmula:

ancho de huella = 64 cm - (2 x 17.85)

Por lo que el ancho de la huella será de 28.30 cm.

Como resultado, se tendrá una escalera que tiene:

    • 14 escalones

    • Una huella de 28.30 cm

    • Una contrahuella de 17.85 cm.

Cálculo de la longitud

Ahora, es momento de calcular la longitud de la escalera y su pendiente:

Para la longitud, se aplica esta fórmula:

(Número de peldaños – 1) x (ancho huella / 100).

Al sustituir los valores del ejemplo, la operación queda así:

(14 – 1) x (28.30 / 100) = 3.68 metros.

Para calcular el ángulo, se aplicará la siguiente función:

Arco tangente = altura de la escalera / distancia de la escalera

2.50 / 3.68 = 0.679

Luego se cambia a grados utilizando una calculadora científica. En este ejemplo, el resultado es 34.19°.

Fórmulas complementarias

Esta fórmula funciona muy bien en escaleras óptimas. Sin embargo, en el caso de escaleras empinadas y de baja circulación, se sugiere utilizar:

2 contrahuellas + 1 huella = 63 cm.

En sitios que pueden albergar escaleras holgadas, principalmente es exteriores, la función cambia a:

2 contrahuellas + 1 huella = 65 cm.

En los posgrados de Structuralia es posible profundizar sobre el tema y efectuar cálculos precisos para diseñar y construir todo tipo de escaleras, incluyendo las de caracol y helicoidales.

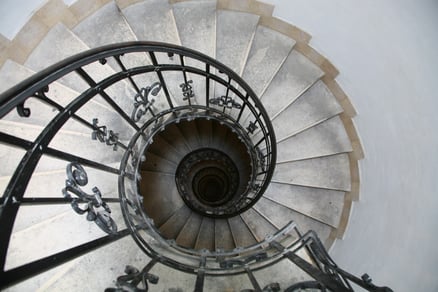

tulip-stair-2021-08-26-17-19-49-utcFuente: Envato


El  Máster BIM en Diseño Avanzado de Arquitectura de Interiores, por ejemplo, forma a profesionales que responden eficazmente a la conceptualización, gestión y desarrollo de cualquier proyecto.

En resumen, las escaleras deben cumplir con una serie de estándares para que funcionen correctamente. El cálculo de la longitud total y la longitud de escalones dependerá de la altura total y del número de peldaños. En la Ley de Blondel existen variaciones para ajustarla a los requerimientos de cada lugar.

En Structuralia formamos a profesionales expertos en arquitectura e ingeniería que pueden responder cualquier reto de edificación, incluyendo el diseño, cálculo de la huella y contrahuella y construcción de escaleras para interiores o industria.
